Jak nainstalovat čtvercovou revizní šachtu (dvorní vpusť) Mondial? | Návod od A do Z

Systém čtvercových šachet a poklopů Mondial je dostupný v několika rozměrech. Samotné šachty jsou dostupné v menších rozměrech, zatímco varianta 700×700 mm je k dispozici pouze jako poklop s rámem:

Obecně platí:

• čím větší plocha se odvodňuje, tím větší by měla být šachta,
• větší rozměr pojme větší objem vody a umožňuje pohodlnější revizi a čištění,
• velikost šachty je vhodné přizpůsobit i průměru odpadního potrubí.

TIP 💡 Nejprodávanější variantou pro běžné použití kolem rodinného domu bývá rozměr 300×300 mm.

👉 Jednotlivé rozměry šachet najdete přehledně rozdělené v podkategoriích.

Co budete potřebovat? 🔧

Před samotnou instalací si připravte:

• čtvercovou šachtu nebo rám,
• mříž nebo poklop,
• KG potrubí,
• případně redukci pro výstup z šachty,
• štěrkové lože,
• beton nebo betonovou směs,
• vodováhu,
• nářadí.

Pokud chcete zabránit zápachu z kanalizace, doporučujeme doplnit šachtu o:

• sifonovou přepážku,
• nebo ideálně zvonový sifon.

👉 V nabídce najdete také redukce, sifony, nástavce i další kompatibilní příslušenství.

Instalace čtvercové šachty krok za krokem 🛠️

1. Připravte výkop ⛏️

Výkop musí být dostatečně hluboký a široký tak, aby bylo možné:

• vytvořit stabilní podklad,
• napojit potrubí,
• pohodlně obsypat šachtu.

Na dno doporučujeme vytvořit zhutněné štěrkové lože.

U více zatěžovaných ploch je vhodné připravit také betonový podklad, resp. betonový věnec pro osazení litinovým poklopem/mříží.

2. Připravte napojení potrubí 🔗

Každá šachta Mondial je koncipována jako:

• 3 vstupy (italsky „entrata“),
• a 1 výstup (italsky „uscita“).

Výstup je přitom z výroby umístěn přibližně o 1 cm níže než vstupy, takže je potřeba tuto orientaci při instalaci správně dodržet.

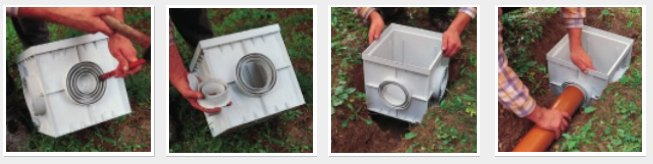

Šachty Mondial mají možnost několika vstupů a jednoho výstupu.

Dle konkrétní aplikace lze do šachty napojit prakticky jakýkoliv běžný typ potrubí nebo chráničky.

Vstupy do šachty

Vstupy se nejčastěji řeší jednoduše:

• vyříznete otvor,
• a potrubí mírně vsunete do těla šachty.

Tímto způsobem lze napojit například:

• KG potrubí,
• HT potrubí,
• drenážní potrubí,
• kabelové chráničky,
• nebo další technické rozvody.

Výstup ze šachty

Výstup lze řešit dvěma způsoby:

1. Pomocí redukce

Nejčistší řešení je použití redukce pro napojení KG nebo HT potrubí.

2. Vlastní otvor

Druhou možností je obdobný postup jako u vstupu:

• vyříznete otvor,
• potrubí lehce zasunete do šachty,
• a spoj utěsníte.

Takto lze napojit:

• KG potrubí,
• HT potrubí,
• drenážní potrubí,
• kabelové chráničky,
• a další typy vedení.

Pro utěsnění doporučujeme použít kvalitní butylenový stavbařský tmel.

Důležité je zachovat dostatečný spád potrubí.

TIP 💡 Doporučený minimální spád kanalizačního potrubí bývá přibližně 2 %.

👉 Pro napojení se nejčastěji používá klasická KG kanalizace.

3. Jak nastavit správnou výšku šachty? 📐

Šachtu usaďte tak, aby horní hrana odpovídala finální výšce okolní plochy.

Při instalaci do:

• dlažby,
• betonu,
• asfaltu,
• zámkové dlažby,

je nutné počítat s finální skladbou povrchu.

Šachta musí být usazena rovně a stabilně.

Výšku šachty lze jednoduše upravit dvěma způsoby:

1. Prodlužovací nástavce

Nejjednodušší řešení představují originální prodlužovací nástavce o výšce 10 cm.

Ty umožňují snadné zvýšení výšky šachty bez dalších úprav.

2. Použití druhé identické šachty

Velkou výhodou systému Mondial je i možnost použít další identickou šachtu jako nástavec.

Postup je jednoduchý:

• u druhé šachty vyříznete dno,
• a následně ji postavíte na původní šachtu.

Tímto způsobem lze vytvořit výrazně vyšší revizní prostor nebo přizpůsobit výšku konkrétní stavební situaci.

4. Proveďte obsyp a fixaci 🧱

Po napojení potrubí proveďte:

• postupný obsyp,
• hutnění okolí,
• případně betonáž.

U pojezdových ploch doporučujeme kvalitní obetonování.

Důležité ⚠️ Samotná plastová šachta není určena k přenášení vysokého zatížení bez správného stavebního uložení.

5. Nasaďte mříž nebo poklop 🧩

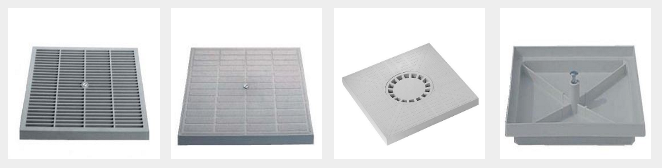

Na závěr stačí jednoduše nasadit (pro osazení šachty plastovým poklopem anebo plastovou mříží nepotřebujete rám):

• plastovou mříž,
• plastový poklop,
• nebo litinovou variantu (ten se vždy ukládá do betonového věnce - více info se dočtete níže).

Klasické varianty nemají žádnou speciální aretaci – mříž nebo poklop se pouze usadí do šachty.

Poklop je následně možné pohodlně zvednout:

• buď pomocí madla,
• nebo pomocí středového šroubu.

Výjimkou jsou hermetické varianty, kde se poklop jednoduše přišroubuje.

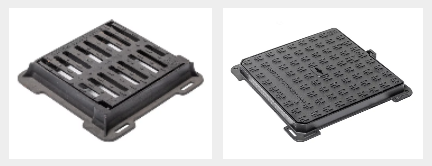

👉 Litinové mříže a poklopy mají nosnost až 25 t, ale musí být vždy správně stavebně usazené do betonového věnce pomocí vlastního litinového rámu - nejsou určeny pro přímé osazení na plastovou šachtu Mondial.

Správný postup je následující:

• kolem šachty vytvoříte betonový věnec,
• do něj usadíte litinový rám,
• a následně vložíte samotný litinový poklop nebo mříž.

Každá litinová mříž nebo poklop se dodává společně s vlastním litinovým rámem.

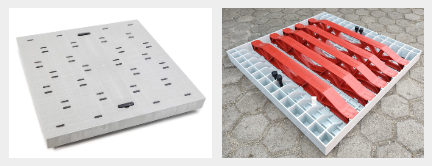

Druhou spolehlivou plastovou pojezdnou variantou v systému Mondial je rozměr 700×700 mm s nosností do 12,5 t.

Ten funguje velmi dobře například:

• v příjezdech,
• technických plochách,
• nebo lehce zatěžovaných pojezdových místech kolem domu.

⚠️ Zároveň můžete osadit libovolný technický otvor pouze za použití rámu a poklopu/mříže bez použití vlastní šachty Mondial.

Jak zabránit zápachu z kanalizace? 🚫👃

Pokud je šachta napojena na kanalizaci, doporučujeme použít:

• sifonovou přepážku (nejsou vhodné k použití s mříží)
• nebo ideálnězvonový sifon (jsou vhodné k použití s mříží)

Tyto komponenty pomáhají zabránit pronikání zápachu z kanalizačního potrubí.

Pro běžné použití kolem domu bývá nejčastější volbou zvonový sifon, který je mnohem spolehlivější a lze použít společně s mříží.

👉 Sifonové řešení výrazně zvyšuje komfort používání a omezuje zápach.

Nejčastější chyby při instalaci ⚠️

Nedostatečný spád potrubí 📉

Příliš malý spád může způsobovat špatný odtok vody a zanášení systému.

Špatné usazení výšky 📏

Pokud je šachta příliš nízko nebo vysoko, voda nebude správně odtékat.

Chybějící obetonování v pojezdových plochách 🚗

U zatěžovaných míst je nutné kvalitní stavební uložení.

Kdy zvolit hermetickou variantu? 🧠

Hermetické varianty mají pod poklopem těsnění a hodí se tam, kde je požadavek na lepší utěsnění, např. v kombinaci s kabelovými chráničkami.

Shrnutí ✅

Čtvercové revizní šachty Mondial představují jednoduché a velmi variabilní řešení pro odvodnění menších ploch kolem domu a představují ekonomickou variantu oproti standardním kanalizačním vpustím a revizním šachtám.

Díky široké nabídce rozměrů, mříží, poklopů i příslušenství lze systém snadno přizpůsobit konkrétní aplikaci.

Při správné instalaci získáte:

• dlouhou životnost,
• jednoduchou údržbu,
• snadný přístup pro čištění,
• spolehlivé odvodnění.

👉 Prohlédněte si kompletní nabídku čtvercových šachet Mondial.

FAQ ❓

Jaký rozměr čtvercové šachty zvolit?

Pro běžné použití kolem domu bývá nejčastější volbou rozměr 300×300 mm.

Lze šachtu použít v pojezdové ploše?

Ano, ale je nutné správné stavební uložení a vhodný typ poklopu nebo mříže.

Jak zabránit zápachu?

Pomocí sifonové přepážky nebo ideálně zvonového sifonu.

Je možné šachtu napojit na KG potrubí?

Ano, šachty Mondial jsou určeny pro napojení na běžné kanalizační potrubí.

Jaký je rozdíl mezi šachtou a rámem?

Šachta tvoří kompletní tělo s možností napojení potrubí. Rám slouží pouze jako horní část pro osazení mříže nebo poklopu.

Jsou šachty odolné proti mrazu?

Ano, šachty Mondial jsou vyráběné z polypropylenu odolného vůči mrazu i povětrnostním vlivům.
