🛠 Venkovní odvodňovací žlab je konstrukční prvek, který musí fungovat dlouhodobě, bez deformací, bez zatékání a bez sedání okolní dlažby.

Správná instalace rozhoduje o:

• životnosti systému

• zachování nosnosti (do 1,5t nebo do 12,5t)

• těsnosti napojení na KG kanalizaci

• stabilitě celé zpevněné plochy

Níže je kompletní postup včetně technických zásad.

1️⃣ Plánování a technický návrh před zahájením prací

Nejčastější montážní chyby vznikají ještě před samotným započetím prací. Proto je nutné si nejprve ujasnit základní parametry.

Určení zatížení

Zvažte, jak bude plocha používána:

• Pochozí provoz (terasy, chodníky, okolí domu) → třída A15 (plastový anebo pozinkovaný žlab)

• Pravidelný pojezd osobním automobilem → třída B125 (litinový žlab)

U pojezdových variant je nutné počítat s robustnější betonovou konstrukcí.

Kontrola stavební výšky

Změřte hloubku, do kterou máte pro žlab k dispozici a vemte do úvahy napojení na KG potrubí a dodržení spádu 2 %. Podle toho následně zvolte:

• standardní žlab (žlab je vysoký 105 mm, počítejte ještě minimálně 10 cm pro podbetonování a 10 cm zhutněného štěrku)
• snížený žlab (žlab je vysoký 55 mm, počítejte ještě minimálně 10 cm pro podbetonování a 10 cm zhutněného štěrku).

Návrh napojení

Rozhodněte, kudy povede kanalizace:

• Pod žlabem → spodní dopojení DN 110 (pro standardní i sníženou variantu žabu je tento dopojovací kus stejný)

• Ze strany → boční dopojení DN 110 (standardní)

• Snížená varianta → boční dopojení DN 75

Napojení musí mít dostatečný spád (min. 1–2 %).

Návrh délky

Žlaby mají délku 100 cm a lze je spojovat.
Doporučuje se nejprve navrhnout kompletní délku linie a až následně řešit případné krácení.

2️⃣ Výkop a příprava podloží

Výkop musí být širší než samotný žlab – minimálně o 20 až 30 cm na každou stranu. Tento prostor je nutný pro obetonování.

Hloubka výkopu musí zahrnovat:

• zhutněný štěrkový podsyp

• betonovou podkladní vrstvu

• výšku žlabu

• finální skladbu dlažby

Podsyp

Na dno výkopu se uloží vrstva štěrku (10–15 cm).
Tato vrstva musí být řádně zhutněna.

⚠️ Nedostatečně zhutněný podsyp je častou příčinou sedání žlabu.

Betonové lože

Na zhutněný štěrk se ukládá betonová vrstva:

• U pochozí varianty je doporučená.

• U pojezdové varianty je nutná.

Tloušťka betonu se běžně pohybuje kolem 8–10 cm.

3️⃣ Napojení na KG kanalizaci

Napojení je klíčový bod celé instalace.

Žlab má napojovací dřík, který se zasouvá přímo do hrdla KG potrubí s těsněním.

Postup napojení

1. Připravte KG potrubí ve správné výšce a spádu.

2. Zkontrolujte těsnění v hrdle.

3. Zasuňte napojovací dřík do hrdla potrubí.

4. Zkontrolujte stabilitu spoje.

Potrubí musí být uloženo pevně, nesmí zůstat bez podpory.

U snížených žlabů je boční vývod DN 75 – je nutné tomu přizpůsobit potrubí a použít odpovídající redukci.

⚠️ Vzhledem k průměru DN 75 musíte zvolit HT redukci 110/75 - silně doporučujeme zvolit krátkou variantu, aby se tato redukce celá zasunula do KG tvarovky anebo trubky a nebyla tak vystavena zatížení.

4️⃣ Osazení žlabu do betonového lože

Žlab se ukládá do čerstvého betonu a výškově se vyrovná podle budoucí dlažby.

Horní hrana mřížky by měla být:

• v úrovni dlažby

• nebo 2–3 mm pod ní

To zabrání zadržování vody i poškození hran.

Obetonování

Boční stěny musí být pevně obetonovány.
U pojezdové varianty je kvalitní obetonování zásadní, protože zatížení se přenáší do betonového rámce.

Plastové těleso není nosným prvkem – nosnou funkci plní kombinace mřížky a betonového okolí.

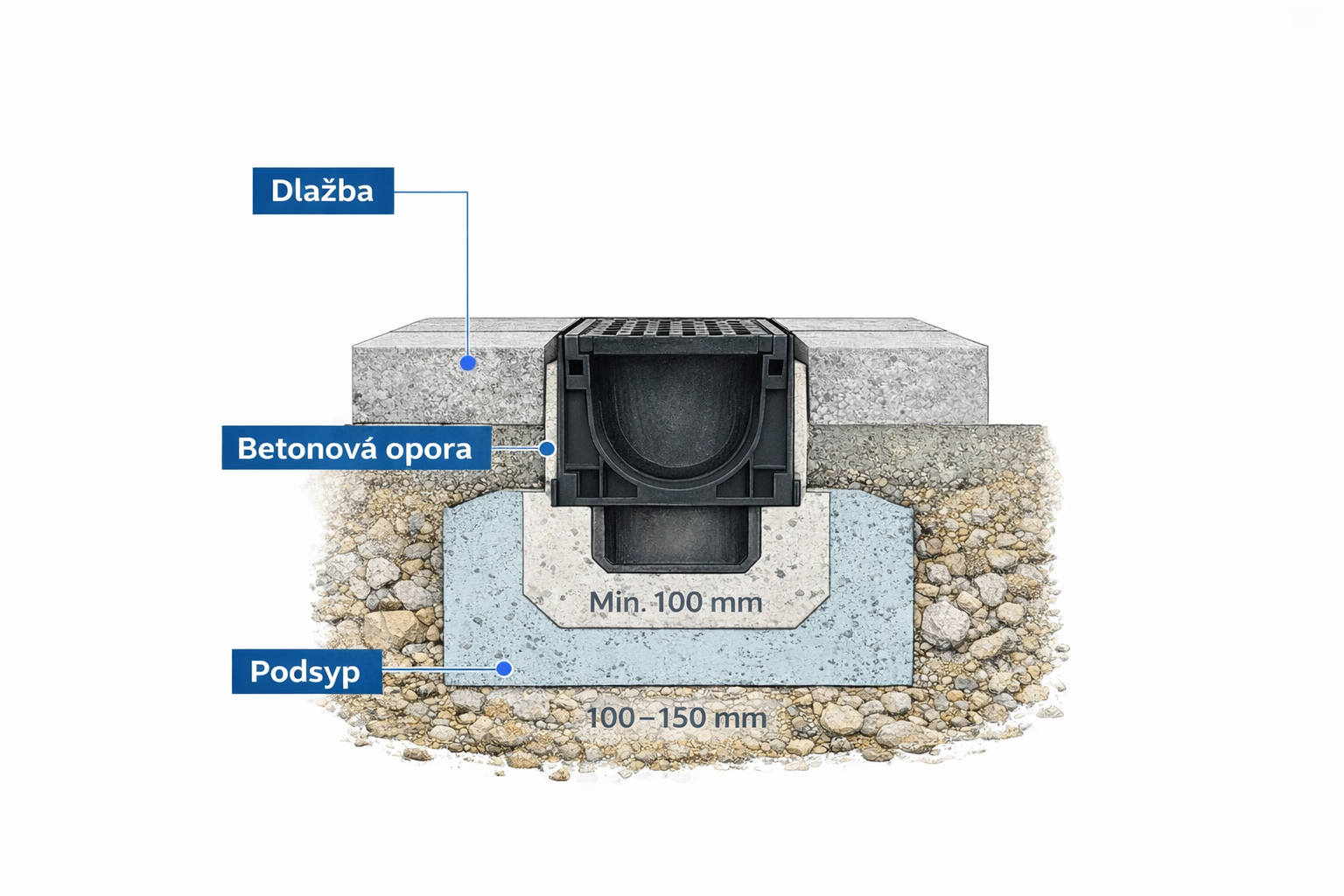

⬆️ Celá situace je názorně zobrazena na schématu výše. ⬆️

5️⃣ Spojování žlabů

Žlaby se spojují pomocí konstrukčního zámku na čelních hranách.

Před finální fixací doporučujeme:

• sestavit celou linii „nasucho“

• zkontrolovat spád

• zkontrolovat výškové osazení

U dlouhých linií je vhodné použít provázek nebo rovnou lať.

Po kontrole lze provést definitivní obetonování.

6️⃣ Krácení žlabu úhlovou bruskou

Pokud délka nevyhovuje přesně, poslední díl lze upravit.

Postup

1. Nejprve žlaby kompletně sestavte.

2. Přesně zaměřte požadovanou délku.

3. Označte místo řezu.

4. Použijte úhlovou brusku s kotoučem na plast.

5. Řez proveďte kolmo.

6. Očistěte hrany.

Důležité upozornění

• Pokud používáte boční dopojení, řežte na opačné straně.

• Zkrácený konec musí být zakončen koncovkou.

• U pojezdových žlabů zachovejte plné obetonování i u zkráceného dílu.

7️⃣ Pokládka finální dlažby

Po vytvrdnutí betonu lze dokončit dlažbu.

Je nutné:

• dodržet spád 1,5–2 % směrem k žlabu

• zachovat konstrukční stabilitu dlažby

• nepřenášet zatížení přímo na plastové hrany

Dlažba musí být pevně svázána s podkladní vrstvou.

8️⃣ Nejčastější montážní chyby

• Nedostatečné zhutnění podsypu

• Chybějící obetonování

• Špatný spád

• Řezání na straně plánovaného vývodu

• Kombinace standardních a snížených dílů

Tyto chyby vedou k deformaci nebo zatékání.

Proč plastové tělo nepraskne?

Tělo žlabu je vyrobeno z polypropylenu (PP) s UV stabilizací.

Polypropylen:

• je pružný

• mrazuvzdorný

• nenasákavý

• chemicky odolný

Zatížení u pojezdové varianty nepřenáší plast, ale mřížka a obetonování.

Při správné montáži je systém dlouhodobě stabilní.

Závěrečné doporučení

Instalace venkovního žlabu není složitá, ale vyžaduje přesnost:

• pečlivé měření

• správnou přípravu podloží

• pevné obetonování

• dodržení spádu

Pokud jsou tyto zásady dodrženy, získáte spolehlivý systém lineárního odvodnění s dlouhou životností.
