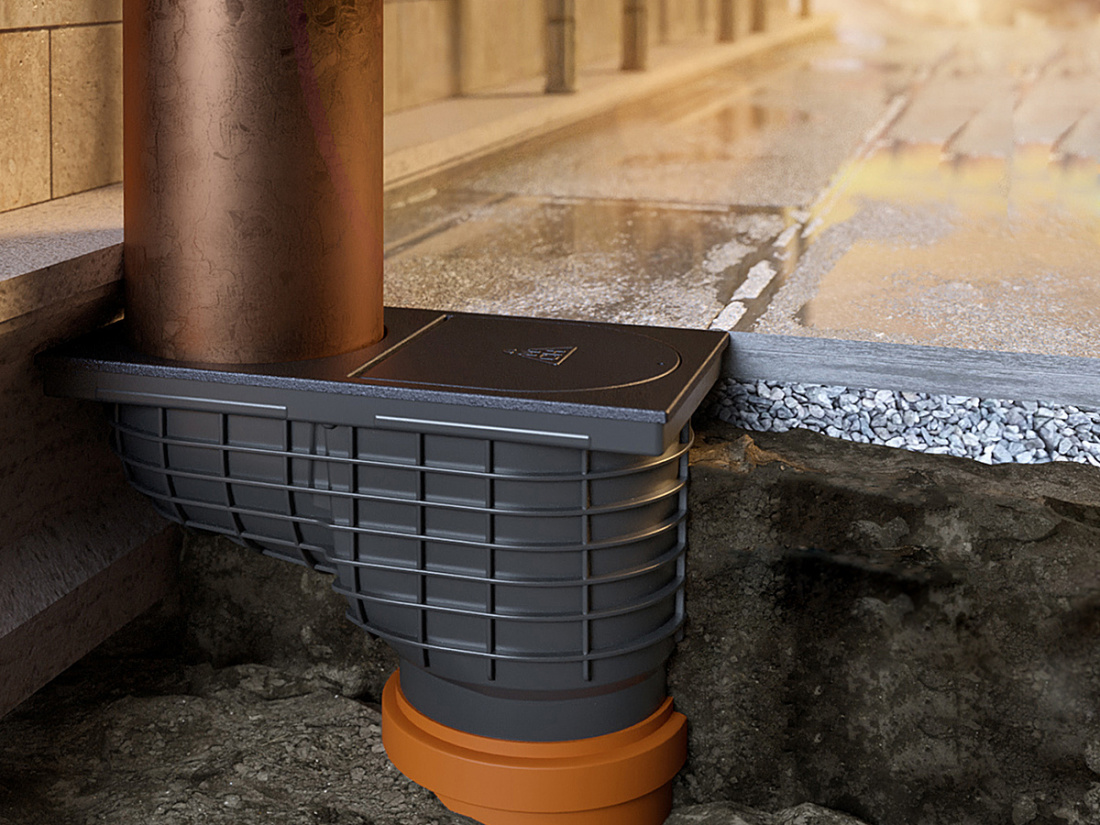

🏠 Gajgr (lapač střešních splavenin) je důležitý prvek odvodu dešťové vody z okapového svodu do podzemní kanalizace. Zachycuje listí a nečistoty 🍂, chrání KG potrubí před zanesením a pomocí suché klapky zabraňuje šíření zápachu z kanalizace 🚫💨.

Správná volba i odborná instalace jsou zásadní pro:

✔ spolehlivý odtok dešťové vody 🌧
✔ dlouhou životnost kanalizace
✔ minimální údržbu
✔ stabilitu v terénu

Níže najdete přesný postup výběru i montáže.

🔎 Jak vybrat správný gajgr

📏 1️⃣ Rozhoduje průměr okapového svodu

Základní pravidlo:

Gajgr ani navazující KG potrubí nesmí být menšího průměru než okapový svod.

Zmenšení profilu může způsobit:

• zpomalení odtoku při silném dešti

• zvýšené zanášení potrubí

• vzdouvání vody ve svodu

✅ Doporučený výběr gajgru podle průměru svodu

• Ø 75 / 80 / 90 / 100 / 110 mm → gajgry s vývodem DN 110

• Ø 125 mm → gajgry s vývodem DN 125nebo větší

• Ø 145 / 160 mm → gajgry s vývodem DN 160

Použití větší dimenze je technicky bezpečné. Zmenšování dimenze vhodné není.

🧱 2️⃣ Navazující kanalizační potrubí

Dimenze gajgru musí zároveň odpovídat dimenzi podzemního KG potrubí.

Správný postup:

1️⃣ Zjistíte průměr svodu
2️⃣ Zvolíte stejný nebo větší DN gajgru (dle doporučení výše)
3️⃣ Stejný DN (anebo větší) použijete i pro pokračující kanalizaci

Dimenze KG trubek a KG tvarovek by měla být stejná nebo větší – nikdy menší.

🔽 3️⃣ Spodní nebo boční vývod?

🔽 Spodní vývod

Vhodný při hlubším uložení potrubí.

✔ potrubí je ihned ve větší hloubce
✔ vyšší zemní krytí
✔ lepší ochrana proti promrzání ❄

U gajgrů s vývodem DN 125 a DN 160 je spodní vývod jedinou možností.

➡️ Boční vývod (DN 110)

Vhodný při mělkém uložení potrubí nebo omezené hloubce výkopu.

✔ menší hloubka výkopu ⛏
✔ snazší dosažení spádu

Boční provedení je dostupné pouze v DN 110.

⚙️ 4️⃣ Konstrukční prvky gajgru

Kvalitní plastový gajgr by měl mít:

✔ vyjímatelný koš pro zachycení listí 🍂
✔ suchou klapku proti zápachu 🚫💨
✔ UV stabilizaci ☀
✔ nosnost cca 300 kg (vhodné pro pochozí plochy)
✔ redukční kroužky pro běžné průměry svodů

Suchá klapka funguje mechanicky a není závislá na vodní hladině.

🛠 Jak správně nainstalovat gajgr

📐 1️⃣ Vytyčení výšky a spádu

Před zahájením prací určete:

• finální výšku terénu (dlažba / beton / trávník)

• trasu kanalizace

• potřebný spád potrubí

📌 Doporučený minimální spád dešťového potrubí je cca 1 %
(1 cm na 1 metr délky).

Bez správného spádu nebude voda odtékat plynule.

⚠️ U dešťové kanalizace je naprosto bezpečné použít i "ostré" úhly 87° (u splaškové kanalizace volte raději úhly postupné - tj. namísto 1x kolena 87° zvolte 2x koleno 45°)

⛏ 2️⃣ Výkop a příprava podkladu

Jáma musí umožnit:

• přesné napojení vývodu gajgru

• správnou výšku horní hrany

• dostatek prostoru pro obsyp

Podklad musí být:

✔ rovný
✔ zhutněný
✔ ideálně tvořený štěrkovým ložem (např. frakce 4–8 mm nebo 8–16 mm) anebo pískem

Nezhutněný podklad může způsobit sedání a naklonění tělesa.

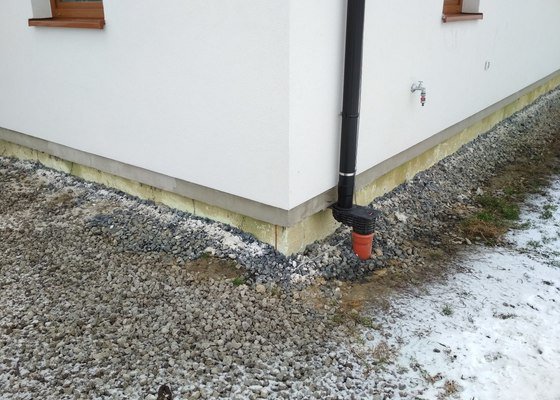

🔗 3️⃣ Napojení na KG potrubí

🔽 Spodní vývod

• Zasuňte vývod do hrdla KG potrubí.

• Zkontrolujte těsnění.

• Ověřte spád celé větve.

➡️ Boční vývod

• Napojte potrubí vodorovně.

• Zajistěte pevné podložení pod potrubím.

• Zamezte mechanickému namáhání spoje.

Spoje musí být čisté a správně zasunuté.

⚠️ U bočního dopojení zvažte použití KG potrubí o vyšší kruhové tuhosti z důvodu menšího krytí zeminou a tedy většího namáhání KG potrubí.

📏 4️⃣ Vyrovnání tělesa

Gajgr musí být uložen:

✔ kolmo
✔ stabilně
✔ bez vychýlení

Zkontrolujte vodováhou ve dvou směrech.

Nakloněné těleso může způsobit špatné dosedání víka nebo omezení funkce suché klapky.

🧱 5️⃣ Obsyp a stabilizace

Obsyp provádějte postupně:

• po vrstvách cca 15–20 cm

• každou vrstvu rovnoměrně zhutněte

• nehutněte jednostranně

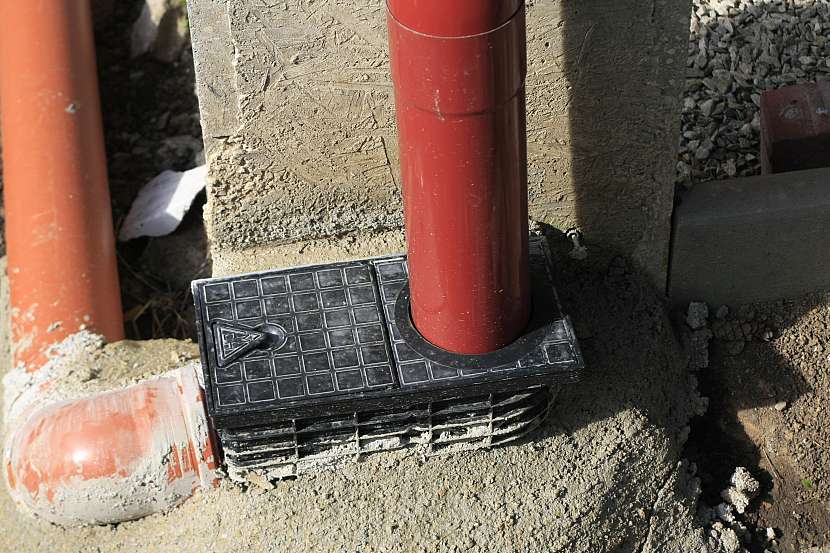

U dlažby nebo více zatížených ploch je vhodné gajgr obetonovat.

📍 6️⃣ Nastavení finální výšky

Horní hrana musí:

✔ lícovat s dlažbou
✔ nebo být mírně nad úrovní trávníku

Nesmí být osazena pod úroveň terénu.

🌧 7️⃣ Napojení svodu a kontrola funkce

• Použijte správný redukční kroužek

• Svod ukončete několik centimetrů nad košem

• Ověřte funkci suché klapky 🚫💨

Po instalaci proveďte zkoušku vodou 💧. Voda musí odtékat bez vzdouvání.

⚠️ Nejčastější chyby

❌ Zmenšení průměru (gajgru anebo napojeného KG potrubí) oproti svodu
❌ Nedodržení spádu
❌ Nezhutněný podklad
❌ Jednostranné hutnění
❌ Osazení pod úrovní terénu
❌ Mechanicky napnutý svod

⚠️ Gajgr přetéká při dešti? 💧 5 nejčastějších příčin a jak problém rychle vyřešit

✅ Shrnutí

Správně vybraný a odborně osazený gajgr:

✔ chrání kanalizaci před zanesením
✔ zabraňuje zápachu
✔ zajišťuje bezpečný odtok dešťové vody
✔ funguje dlouhodobě bez poruch
