🌧️🏠 Gajgry od českého výrobce Chuděj slouží jako technicky správné a servisně přístupné napojení svodu dešťové vody do podzemní kanalizace. Nejde pouze o napojovací prvek – jejich hlavní funkcí je mechanická ochrana ležatého potrubí před splaveninami ze střechy a zároveň vytvoření kontrolního místa v systému.

Každý gajgr je vybaven suchou klapkou, vyjímatelným košem (boční varianta nemá koš vyjímatelný - má zabudovanou mřížku) a uzavíratelným víkem. Konstrukčně je navržen tak, aby dlouhodobě odolával uložení v zemině a běžnému provoznímu zatížení.

Konstrukční řešení a typy dopojení ⚙️

Gajgry se vyrábějí ve variantách podle směru napojení na podzemní KG potrubí:

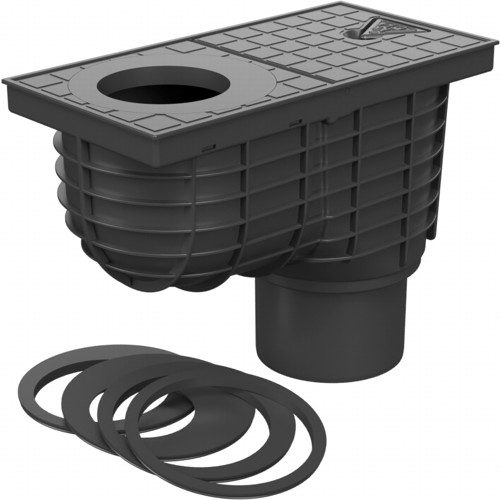

🔹 Spodní dopojení

Odvod vody směřuje přímo dolů do kanalizačního potrubí. Toto řešení je vhodné tam, kde je ležaté potrubí vedeno přímo pod svodem. Můžete vybrat gajgry s výstupem v průměru DN 110, DN 125 a DN 160, který je určený pro velké průměry okapových svodů.

🔹 Boční dopojení

Vývod je orientován horizontálně. Používá se tam, kde je potrubí vedeno mimo osu svodu nebo kde stavební podmínky neumožňují dopojení ve větší hloubce pod gajgrem. K dispozici je varianta s výstupem na DN 110 a DN125.

⚠️ Vývod z každého gajgru/vpusti je vždy dřík (hladký konec trubky), která se zasune do hrdla KG potrubí. ⚠️

Univerzální napojení svodů – pevný průměr, redukční vložka, redukční kroužky 📏

Námi prodávané gajgry Chuděj umožňují napojení svodu dle druhu gajgru:

• standardní gajgry s polypropylenovým (plastovým) povrchem pro kulatý svod mají redukční vložku anebo redukční kroužky,
• gajgry určené pro hranaté svody s polypropylenovým povrchem mají vždy redukční vložku,
• gajgry s litinovým povrchem mají vždy (pro kulatý i hranatý svod) pevně daný průměr (typicky 100 mm anebo 125 mm).

🔍 Který typ napojení okapového svodu má daný gajgr se vždy dozvíte v jeho názvu, popisu a parametru.

⚠️ Redukční vložka a redukční kroužky nejsou totéž, ačkoliv jejich účel je stejný - dopojit gajgr na okapový svod.

Redukční vložka je jeden kus, který je třeba vyříznout dle požadovaného průměru. Redukční kroužky jsou, jak název napovídá, jednotlivé kroužky v daném průměru a vy pouze vyberete ten správný.

S redukčními kroužky je práce jednodušší, ale gajgr s nimi je vždy o něco dražší.

Svody kulaté ◯ a hranaté ◼️

Nejvíce používané gajgry jsou samozřejmě pro kulaté svody, avšak v případě potřeby dopojení gajgru na svod hranatý svod to možné je - Chuděj nabízí obě varianty.

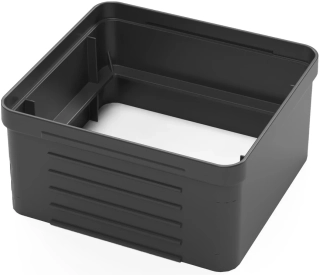

✨ Specialitou je potom gajgr podomítkový, který je připraven pro zadní horizontální přítok.

Materiál – PP (polypropylen) 🧱

Těla gajgrů jsou vždy vyráběny z polypropylenu (PP), což je materiál běžně používaný v kanalizačních systémech.

Polypropylen nabízí:

• vysokou chemickou odolnost,

• minimální nasákavost,

• dobrou rázovou houževnatost i při nižších teplotách,

• dlouhodobou stabilitu při uložení do zeminy,

• odolnost proti korozi.

Z hlediska životnosti jde o jeden z nejlepších materiálů, které se ve stavebnictví v inženýrských sítích nyní používají.

Celý gajgr má UV stabilizaci - na slunci tedy nedegraduje.

Povrch gajgru - PP anebo litina 🔳

Zatímco tělo gajgru je vždy vyrobeno z polypropylenu, povrch je na výběr ze dvou možností:

1. Standardní černý anebo šedý polypropylen (plast) - má nosnost 300 kg a jedná se o nejvíce používanou variantu prakticky u všech typů staveb.
2. Litinový povrch v černé barvě - má nosnost 1 500 kg a najde uplatnění zejména na veřejných chodnících anebo v místech, kde litina je nutná k dodržení estetického dojmu.

Suchá klapka – princip a význam 🚫💧

Součástí každého gajgru je suchá klapka, která zabraňuje zpětnému proudění vzduchu a zápachu z kanalizace směrem ke svodu a fasádě domu - chrání tak okolí gajgru před zápachem a nadměrnou korozí okapové svody.

Na rozdíl od klasické vodní zápachové uzávěry (sifonu) pracuje na principu mechanického uzávěru. Klapka se otevře pouze při průtoku vody a po jeho ukončení se vlastní vahou uzavře.

Výhody tohoto řešení:

• nehrozí vyschnutí jako u vodní uzávěry,

• není nutné pravidelné doplňování vody,

• spolehlivá funkce i při delších obdobích bez deště,

• minimální nároky na údržbu.

Nosnost a mechanická odolnost 🚶‍♂️

Standardní provedení gajgru s povrchem z PP je navrženo pro zatížení do cca 300 kg.

Gajgr s litinovým povrchem má nosnost do 1 500 kg.

⚠️ Je však nutné říci, že ani u gajgru s litinovým povrchem se nepočítá s pojezdem automobilů - to ale nehrozí vzhledem k tomu, že gajgr bývá uložen do vzdálenosti cca 30 cm od stěny budovy. Litinový povrch najde upltnění zejména na veřejných chodnících anebo v místech, kde litina je nutná k dodržení estetického dojmu.

Při montáži je klíčové dodržet správné osazení do hutněného podkladu, aby bylo zatížení rovnoměrně přeneseno do okolní zeminy.

Barevné varianty 🎨

Gajgry jsou dostupné v provedení:

• ⚫ černé

• ⚙️ šedé

Barevné řešení umožňuje lepší sladění s okolní dlažbou nebo fasádou, přičemž technické parametry zůstávají shodné.

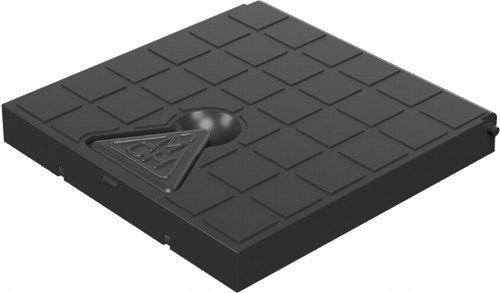

Náhradní díly a servis 🔄

V naší nabídce najdete kompletní sortiment náhradních dílů pro gajgry Chuděj.

To znamená, že v případě poškození nebo opotřebení není nutné měnit celý kus – lze samostatně dokoupit například:

• náhradní koš,

• suchou klapku,

• víko,

• redukční kroužky nebo další komponenty.

Tato dostupnost náhradních dílů výrazně prodlužuje životnost celého řešení a zvyšuje jeho servisní komfort.

Typické použití 🏡

Gajgry se instalují u rodinných domů a objektů při napojení svodů do:

• dešťové kanalizace,

• retenčních nádrží,

• vsakovacích systémů.

Z hlediska provozu jde o malý, ale zásadní prvek, který významně zvyšuje spolehlivost odvodu dešťové vody a chrání podzemní kanalizaci před zanesením.
