Jak sestavit revizní šachtu Wavin Basic 315 a 400

Šachty DN 315 a DN 400 od výrobce Wavin z produktové řady Basic 315 a Basic 400 kombinují vysokou kvalitu a zároveň přívětivou cenu. Zároveň umožňují široké spektrum individualizace sestavení samotné šachty tak, aby vyhověla vašim požadavkům.

Jejich hlavní výhodou oproti hladkým rourám z naší řady ECONOMY je garantována odolnost vůči spodní vodě, odolnost do tlaku až 0,5 baru a plnění přísných norem a standardů.

Složit korugovanou šachtu  DN 315 nebo DN 400  je principem stejné jako u ostatních šachet, trochu se liší až při výběru poklopu.

Dno

• Vyberete průměr dna (DN 315 nebo DN 400) a velikost připojení (110, 160, 200).
• V nabídce máme přímou nebo sběrnou variantu. Všechna naše dna jsou již vybavena těsněním pro napojení na vlnovec.
• Zároveň máme dna s integrovanou zpětnou klapkou od výrobce KARMAT, která jsou plně kompatibilní s produkty Wavin Basic 315 – jejich omezení však je, že je máme pouze v průměru DN 315.

Roura

• Nejprve opět vyberete správný průměr, tedy DN 315 nebo DN 400.
• Na výběr máte délky 0,5 m, 1 m, 1,5 m, 2 m nebo 3 m. Následně si rouru jednoduše seříznete na požadovanou délku.
• V případě, že budete potřebovat rouru delší než máme v nabídce, použijete spojku, která již obsahuje potřebné 2 ks těsnění. Podobně jako v případě dna se zpětnou klapku je spojka k dispozici pouze pro vlnovec DN 315.

Poklop

• Na první pohled složitá situace, má však jednoduché vysvětlení:
  • Plastový poklop s nosností A15 do 1,5t (pochozí) je k dispozici pro oba průměry DN 315 i DN 400  a k jeho umístění nepotřebujete žádné další příslušenství.
  • To samé platí pro litinový poklop s nosností A15 do 1,5t (pochozí). Nabízíme ho v průměru DN 315 i DN 400.
• Pokud potřebujete poklop či mříž s vyšší nosností, tak postupujte následovně:
  • DN 315: veškeré litinové poklopy a mříž jsou právě v průměru DN 315, potřebujete tedy pouze těsnění pro vlnovec, teleskopický adaptér a poklop či mříž dle výběru.
    • Mříž můžete doplnit o kalový koš, aby vám nepadaly nečistoty dolů do kanalizace.
  • DN 400: jak zaznělo výše, veškeré litinové poklopy a mříže se vyrábí v průměru DN 315, nejprve tedy musíte použít redukční manžetu a následně už postupujete obdobně jako v případě DN 315, tedy teleskopický adaptér a následně poklop či mříž.
    • Mříž můžete doplnit o kalový koš, aby vám nepadaly nečistoty dolů do kanalizace.

• • Použití teleskopického adaptéru u poklopu či mříže o vyšší nosnosti je zcela zásadní – poklop či mříž nasazenou na teleskopickém adaptéru podbetonujete tak, aby se zátěž nepřenášelana rouru a dno.

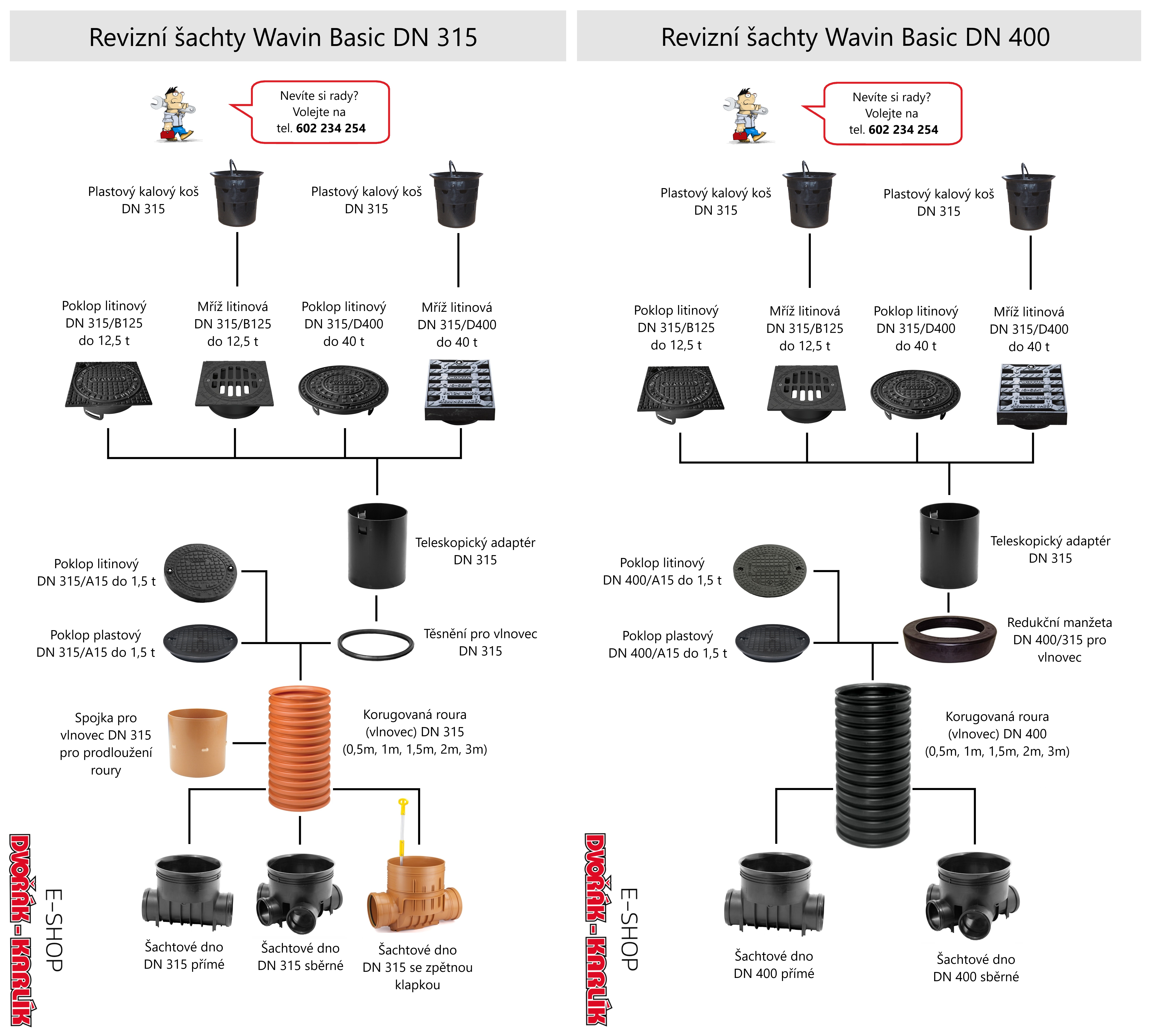

Celý postup je znázorněn na návodu níže:
