📘 Veškeré námi dodávané revizní šachty DN 600 splňují nejvyšší technické standardy a bez problémů vyhovují požadavkům platným na území České republiky. Lze je tedy použít všude tam, kde jejich instalaci vyžaduje projektová dokumentace nebo podmínky místní organizace Vodovodů a kanalizací.

V této kategorii nabízíme dva samostatné systémové produkty, které se liší konstrukční filozofií, variabilitou i cenou:

• Wavin Tegra 600 – systémový standard v kategorii DN 600

• Axedo 600 – ekonomická alternativa

⚠️ Upozornění: Jednotlivé komponenty těchto dvou systémů nejsou kompatibilní a nelze je vzájemně kombinovat.

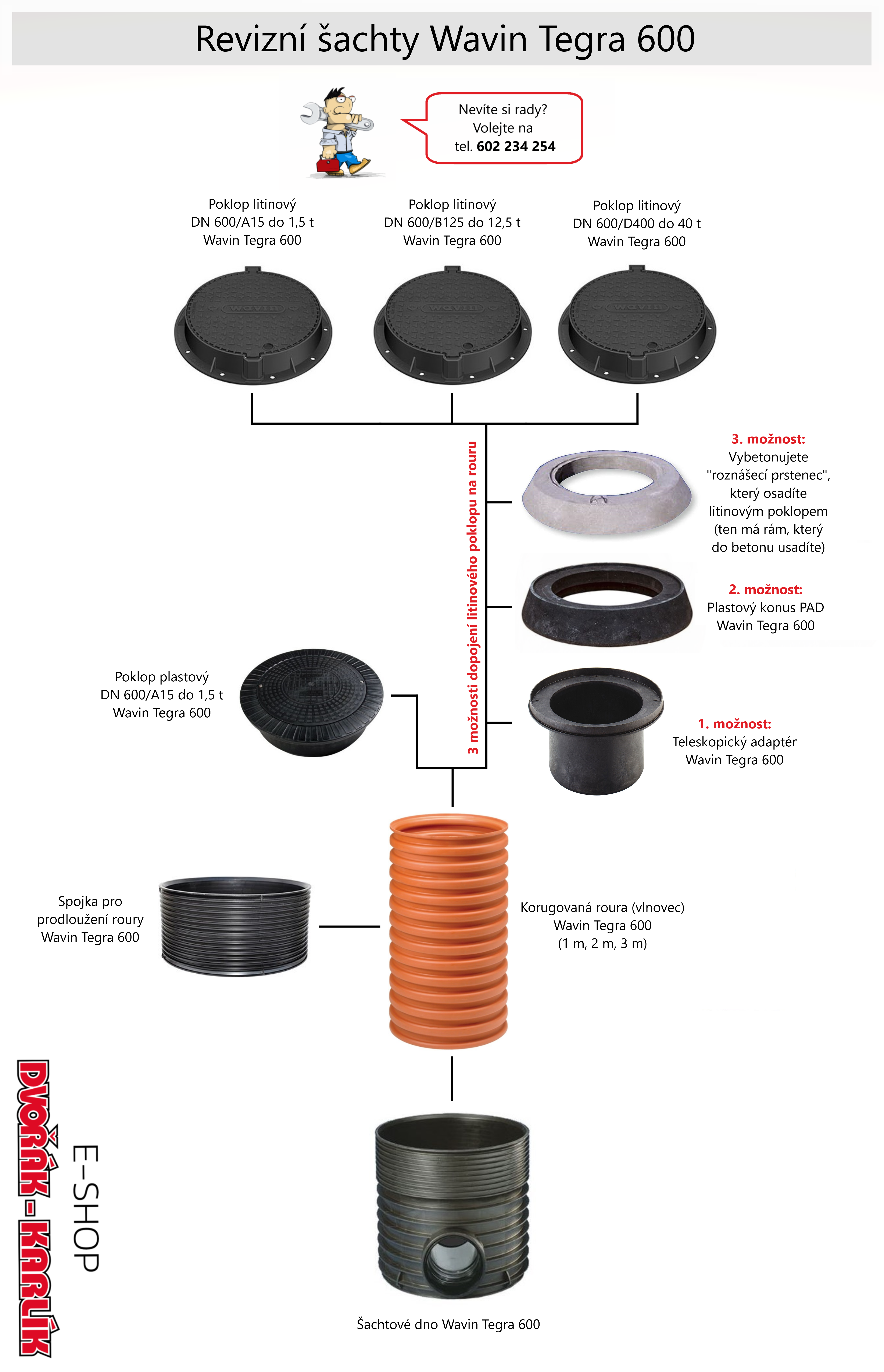

Wavin Tegra 600 🏗️

Wavin Tegra 600 je dlouhodobě považována za standard mezi revizními šachtami DN 600. Jedná se o konstrukčně propracovaný systém určený i pro náročnější projekty, kde je vyžadována vysoká variabilita řešení a systémová jistota.

Dno 🧱

Výběr dna začíná volbou průměru napojení – dostupné jsou varianty s připojením na KG potrubí DN 160, DN 200, DN 250, DN 315 a DN 400.

Systém Tegra nabízí mimořádně širokou škálu typů den:

• přímé

• sběrné

• T a X

• sběrné 45°

• průtočné (30°, 60°, 90°)

• koncové nebo slepé

Všechna dna Tegra 600 jsou z výroby vybavena těsněním pro napojení na vlnovec, což výrazně zjednodušuje montáž a eliminuje potřebu dodatečných komponent.

Roura 📏

Šachtové roury jsou k dispozici v délkách 1 m, 2 m a 3 m. Lze je jednoduše upravit na požadovanou délku podle skutečné výšky terénu.

Pokud je potřeba větší výška, lze použít systémovou spojku s integrovanými těsněními, která umožňuje bezpečné a normové prodloužení roury.

Poklop 🔧

Osazení poklopu nabízí vysokou flexibilitu.

Plastový poklop do 1,5 t lze umístit přímo na rouru pouze s těsněním.

Litinové poklopy (1,5 t, 12,5 t nebo 40 t) lze osadit třemi způsoby:

• pomocí teleskopického adaptéru (nutné podbetonování)

• pomocí plastového konusu PAD pevně uloženého do podloží

• pomocí betonového roznášecího prstence

Každý poklop DN 600 je vybaven rámem určeným k pevné instalaci do konstrukce.

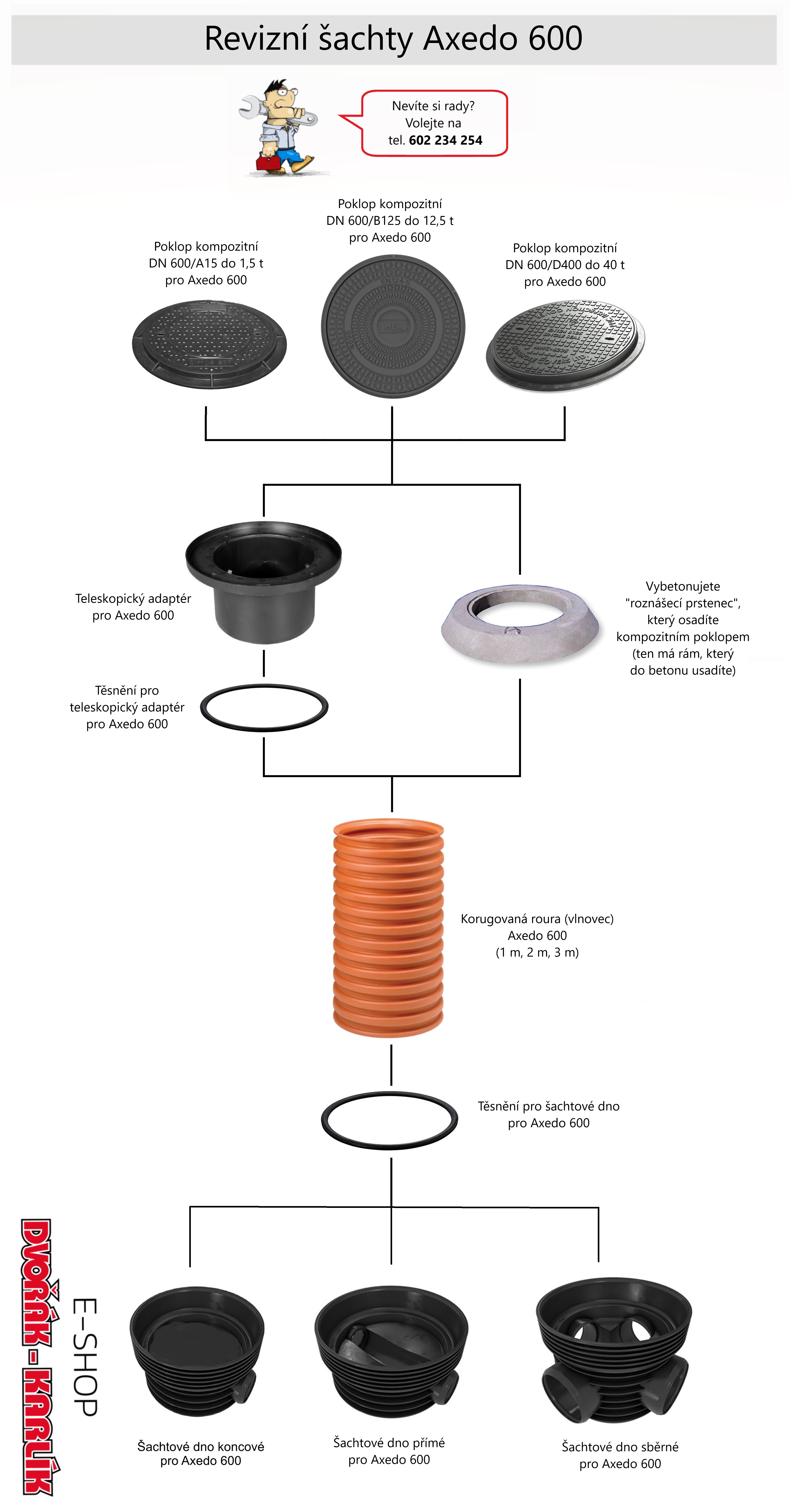

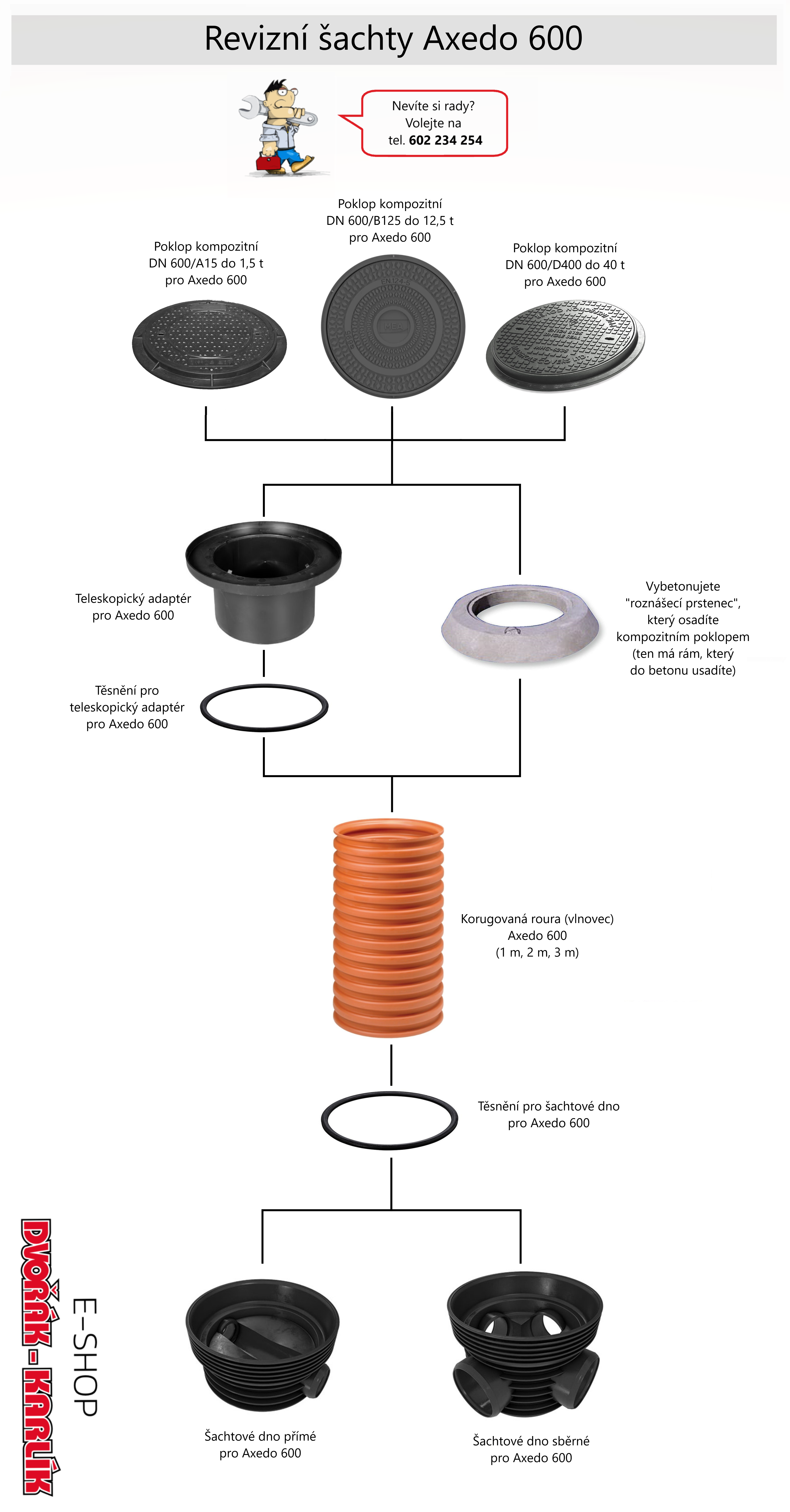

Axedo 600 ⚙️

Axedo 600 představuje cenově dostupnou alternativu v kategorii DN 600 při zachování vysokého technického standardu. Roury i dna jsou vyrobeny z polypropylenu, což zajišťuje odolnost vůči běžnému chemickému i mechanickému zatížení.

Konstrukce je jednodušší než u systému Tegra, což umožňuje nabídnout výrazně příznivější cenu při zachování plné funkčnosti.

Dno 🧱

Volíte průměr napojení na KG potrubí (DN 160, DN 200, DN 250, DN 315 nebo DN 400) a následně typ dna – přímé, sběrné nebo koncové.

⚠️ Důležité: Dno Axedo 600 není vybaveno těsněním pro napojení roury. Těsnění je nutné vždy objednat samostatně.

Roura 📏

Roura je dostupná v délkách 1 m, 2 m a 3 m a lze ji přizpůsobit konkrétním podmínkám stavby.

Na rozdíl od systému Tegra zde není k dispozici spojka pro dodatečné prodloužení roury, proto je vhodné délku správně naplánovat již při objednávce.

Poklop 🔧

Axedo 600 umožňuje použití kompozitních poklopů s nosností do 1,5 t, 12,5 t nebo 40 t.

Osazení je možné dvěma způsoby:

Teleskopický adaptér

Teleskop se zasune do roury a osadí se zvolený poklop. Pro dosažení deklarované nosnosti je nutné teleskopický adaptér s poklopem podbetonovat, aby se zatížení nepřenášelo přímo do plastové konstrukce.

⚠️ Teleskopický adaptér Axedo 600 neobsahuje těsnění – je nutné jej dokoupit.

Betonový roznášecí prstenec

Alternativně lze vybetonovat roznášecí prstenec, do něhož se osadí rám poklopu. Tím je zatížení bezpečně přeneseno mimo plastovou rouru.

Shrnutí 📐

Wavin Tegra 600 nabízí maximální systémovou variabilitu, konstrukční rezervu a vyšší instalační komfort.
Axedo 600 představuje ekonomickou, ale plně funkční alternativu pro projekty, kde není vyžadována maximální systémová komplexita.

⚠️ Připomínáme: komponenty obou systémů nelze vzájemně kombinovat.
