Jak sestavit revizní šachtu DN 315 a DN 400 "ECONOMY"

Šachty DN 315 a DN 400 ECONOMY jsou naprosto dostačující pro většinu uživatelů. Jejich hlavní výhodou je dostupnost a jednoduchost – zároveň dbáme maximální důraz na co nejnižší ceny.

Složit hladkou šachtu DN 315 nebo DN 400  je principem stejné jako u ostatních šachet, trochu se liší až při výběru poklopu.

Dno

• Vyberete průměr dna DN 315 nebo DN 400.
• Dále velikost připojení DN 160 nebo DN 200.
• V nabídce máme přímou nebo sběrnou variantu. Zároveň máme dna s integrovanou zpětnou klapkou (zabrání návratu vody z obecní kanalizace do domu) od výrobce KARMAT, která jsou plně kompatibilní s hladkými rourami.

Roura

• Nejprve opět vyberete správný průměr, tedy DN 315 nebo DN 400.
• Na výběr máte délky 0,5 m, 1 m, 1,5 m, 2 m nebo 3 m. Následně si rouru jednoduše seříznete na požadovanou výšku společně s terénem.
• V případě, že budete potřebovat rouru delší než máme v nabídce, použijete KG přesuvku DN 315 nebo DN 400 a rouru si prodloužíte.

Poklop

• Vyberete průměr poklopu k dopojení na hladkou rouru DN 315 nebo DN 400.
• Hladké šachty "ECONOMY" mají tu výhodu, že je lze osadit pojezdnými poklopy i bez použití teleskopického adaptéru.
• Na výběr tedy máte:
  • Standardní plastový poklop s nosností do 1,5t - pochozí.
  • Plastový poklop se zvýšenou nosností do 7,5t, po kterém může přejíždět osobní automobil (doporučujeme přejíždět automobilem o hmotnosti maximálně cca 1,5t).
  • Pachotěsný poklop do 3t (poklop doporučujeme používat jako pochozí).
  • Litinový poklop s nosností do 1,5t - pochozí.
  • Plastový poklop nebo mříž s kulatým uzamykatelným víkem do 3t (doporučujeme používat jako pochozí) - pouze DN 315.
  • Plastový poklop nebo mříž hranatý s kulatým uzamykatelným víkem do 3t (doporučujeme používat jako pochozí) - pouze DN 315.

  • Na rozdíl od šachet Wavin není k dispozici koš na nečistoty.

• Potřebujete-li vyšší nosnost, budete muset šachtu osadit poklopem na teleskopickém adaptéru za použití redukční manžety:
  • Šachtu DN 315 nejprve osadíte redukční manžetou DN 315/250 a následně teleskopem s poklopem či mříží DN 250 do 12,5t nebo do 40t – mějte však na paměti, že průměr DN 250 je už poměrně úzký, proto toto řešení raději nejprve proberte s vaším projektantem.
  • Šachtu DN 400 nejprve osadíte redukční manžetou DN 400/315 a následně teleskopem s poklopem či mříží DN 315 do 12,5t nebo do 40t.

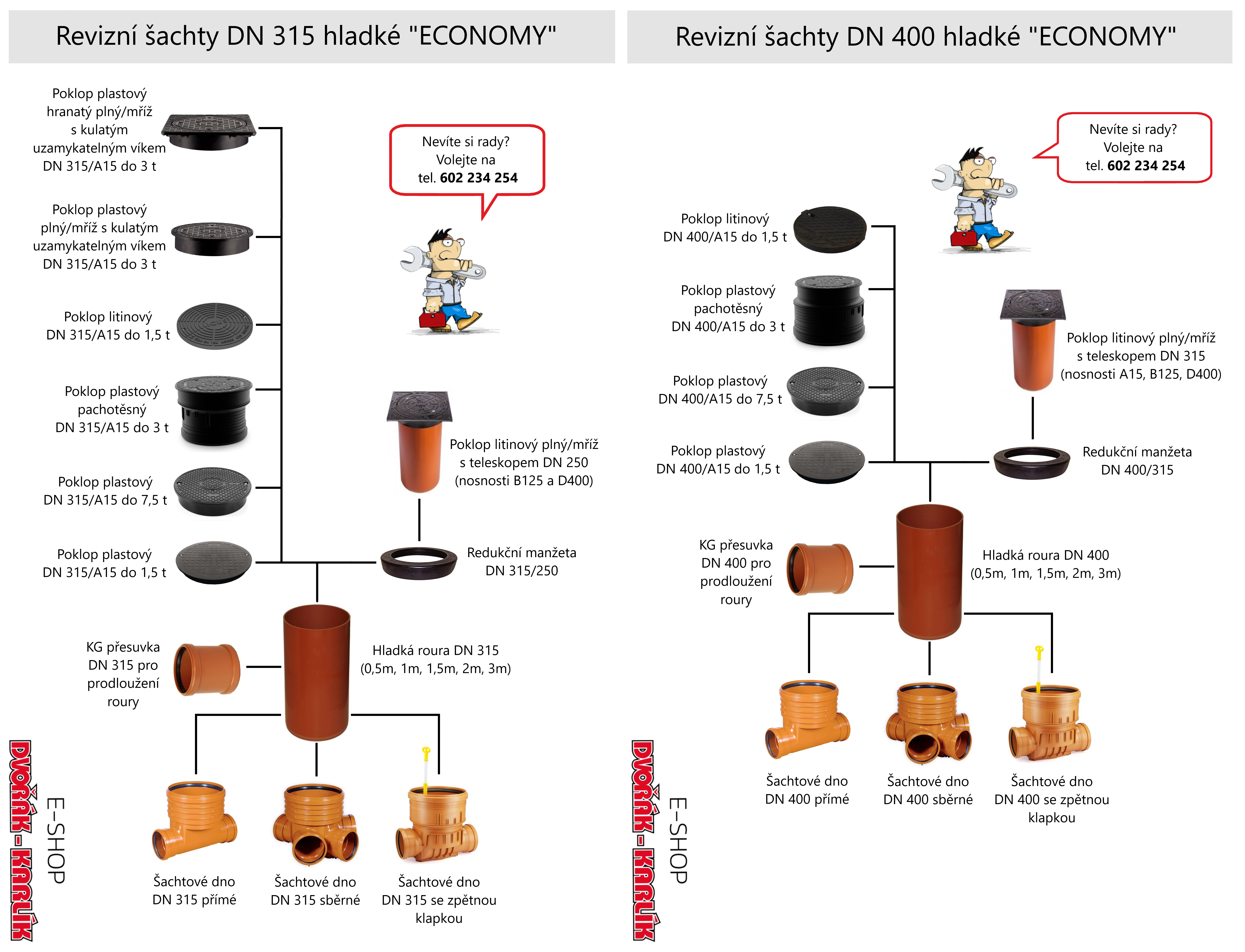

Celý postup je znázorněn na návodu níže:
