🔄💧 Drenážní systém velmi často nekončí samotnou drenážní trubkou. Zachycená voda musí být bezpečně odvedena dál – buď do robustního kanalizačního potrubí, nebo do revizní šachty, odkud pokračuje do vsaku či dalšího odvodního systému.

Právě k tomu slouží drenážní přechodky na KG potrubí a na revizní šachty Opti-Control.

Tyto přechodové prvky zajišťují:

• technicky správné napojení drenáže,

• stabilní a mechanicky bezpečný spoj,

• zachování spádu,

• dlouhodobou funkčnost systému.

Bez správné přechodky by šlo pouze o improvizované napojení, které může časem selhat ⚠️

⚠️ Důležité montážní pravidlo

Drenážní systém se nikdy neskládá stylem tvarovka + tvarovka.

Správná skladba je vždy:

👉 trubka → tvarovka → trubka → tvarovka

Mezi dvě drenážní tvarovky musí být vždy vložen krátký úsek potrubí
(minimálně cca 20 cm) 🧱

Tvarovka na tvarovku jednoduše nepasuje – spoj je konstrukčně řešen tak, aby se každá tvarovka napojovala na drenážní trubku, nikoli na další tvarovku.

Držte se jednoduchého pravidla:
Každá tvarovka musí být osazená do trubky – z obou stran. 💧

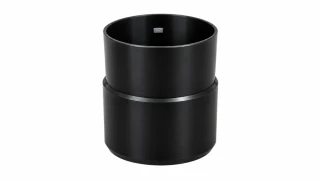

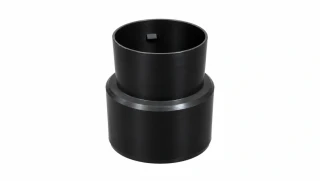

Přechodky na KG potrubí 🧱

KG potrubí (venkovní kanalizace) se velmi často používá jako hlavní odvodní trasa. Je pevnější, má hladkou vnitřní stěnu a lépe odolává zatížení i větším průtokům.

Typické situace, kdy se používá přechod na KG:

• drenáž pozemku sbíhá do hlavního odvodu směrem ke vsaku,

• drenáž ústí do retenční nádrže,

• je potřeba dlouhá a mechanicky odolná odvodní trasa,

• drenáž vede pod příjezdem nebo komunikací.

Drenážní přechodka umožňuje bezpečné napojení například:

• Flexibilní drenážní trubka → KG,

• Opti-Drän → KG,

• Strabusil/StormPipe → KG (přes přechodku anebo šachtu Opti-Control),

• Strabusil/StormPipe → flexibilní drenážní trubky, tyčové drenážní Opti-Drän (přes přechodku na KG a z KG zpět na drenáž anebo přes šachtu Opti-Control).

Výsledkem je kombinace flexibilní drenáže a robustního kanalizačního potrubí.

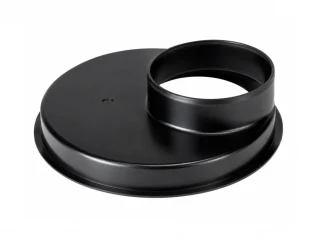

Přechodky do revizních šachet Opti-Control 🔍

Revizní drenážní šachty Opti-Control jsou součástí systémového řešení drenáže základů budov.

Plní několik zásadních funkcí:

• umožňují kontrolu funkčnosti drenáže,

• slouží jako proplachovací a servisní bod,

• umožňují napojení více drenážních větví,

• usnadňují přechod mezi různými systémy.

Drenážní přechodky do šachty Opti-Control jsou navrženy tak, aby přesně odpovídaly konstrukci šachty i trubky. Zajišťují pevné a mechanicky stabilní napojení.

Používají se zejména u:

• drenáže základů budov (Opti-Drän),

• kombinace více drenážních systémů,

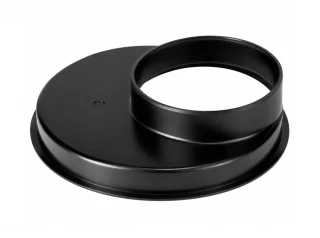

• napojení Strabusil nebo StormPipe do kontrolního bodu.

Proč je přechodový prvek tak důležitý? 🧠

Místo přechodu mezi dvěma systémy je vždy technicky nejcitlivější částí celé trasy.

Nesprávně provedený přechod může způsobit:

• narušení spádu,

• rozpojení potrubí při sedání terénu,

• ztrátu mechanické stability.

Správná drenážní přechodka zajistí, že:

• voda bude plynule pokračovat dál,

• konstrukční rozdíly mezi systémy budou bezpečně překlenuty,

• celý systém zůstane servisovatelný.

Kdy použít přechod na KG a kdy šachtu Opti-Control? ⚖️

Obecně platí:

• Pokud pouze přecházíte z drenáže na hlavní odvodní trasu → použije se přechodka na KG.

• Pokud chcete vytvořit kontrolní a servisní bod nebo napojit více větví → použije se šachta Opti-Control s příslušnými přechodkami.

U komplexnějších řešení (např. kombinace Strabusil a flexibilních drenážních trubek) je šachta často nejčistším a technicky nejbezpečnějším řešením.

👉 Kam dál? Doporučené návody a související témata 📘

Pokud řešíte drenáž podrobněji nebo se chcete ujistit, že zvolíte správné řešení, doporučujeme navazující odborné články a přehledy:

🔍 Jak vybrat drenážní trubky – kompletní průvodce
Podrobný návod, jak zvolit správný typ drenážní trubky podle zatížení, perforace a použití (SN 4 × SN 8 × částečná perforace).

🏡 Drenáž pozemku a zahrady
Praktický návod, kdy a jak řešit drenáž pozemku, kudy drenáž vést a na co si dát pozor při návrhu.

🏡 Drenáž kolem domu: jak ji udělat správně krok za krokem
V tomto návodu se dozvíte, jak správně udělat drenáž krok za krokem – od výkopu přes volbu materiálu až po odvod vody.

🏠 Drenáž budovy: systém Fränkische Opti-Drän a Opti-Control
Detailní vysvětlení drenáže základů domu včetně spolupráce s nopovou fólií a revizními šachtami.

☢️ Odvětrání radonu pod základovou deskou - kompletní technický návod
Dlouhodobá vystavení zvýšené koncentraci radonu představuje zdravotní riziko. Proto je ochrana proti radonu nedílnou součástí návrhu spodní stavby.

🌧️ Jak vyřešit dočasný svod z okapu při stavbě domu - jednoduché řešení pomocí neperforované drenážní trubky
Při stavbě domu nastává velmi častá situace: střecha už je hotová, svody jsou osazené, ale finální napojení na kanalizaci, respektive gajgr, ještě není připraveno.

🧵 Co to je geotextilie a k čemu se používá
Geotextilie je technický textilní materiál, který se používá v kontaktu se zeminou nebo jinými stavebními materiály a plní funkce, které zlepšují funkčnost, životnost a stabilitu stavebních konstrukcí (typicky drenážních trubek).

🧭 Jak vybrat vhodnou geotextilii
Praktický návod, jak zvolit správnou gramáž geotextilie podle použití, například pro drenáž kolem domu, zahradu, vsakovací systémy nebo zpevněné plochy. Vysvětluje také důležité technické parametry, jako jsou propustnost, filtrační vlastnosti a mechanická odolnost

🛠️ Geotextilní rukávy Geosack
Nemůžete z prostorových nebo technických důvodů vytvořit klasické štěrkové drenážní lože obalené geotextilií? V takovém případě můžete zvolit geotextilní rukáv Geosack. Při výběru vždy dbejte na správný průměr rukávu podle použité drenážní trubky.

💧 Vsakování dešťové vody
Jak správně nakládat s vodou, kterou drenáž zachytí, a kdy dává smysl vsakování místo odvádění do kanalizace.

🔧 Jak napojit jednotlivé druhy drenážních trubek a KG potrubí – 5 možností dopojení
Přehled možností, jak propojit drenážní trubky s KG kanalizačním potrubím. Ukazuje pět způsobů dopojení podle typu potrubí a konkrétní situace, aby bylo možné zvolit vhodné řešení pro odvodnění pozemku nebo napojení drenáže na kanalizační systém.

📦 Kompletní sortiment drenážních trubek a příslušenství
Přehled všech drenážních trubek, tvarovek, geotextilií a dalších prvků potřebných pro funkční drenážní systém.

Shrnutí 🧩

Drenážní přechodky na KG a šachty Opti-Control umožňují:

• propojit drenáž s kanalizační částí systému,

• vytvořit kontrolní a servisní bod,

• kombinovat různé typy drenážních trubek,

• zajistit dlouhodobě stabilní a funkční řešení.

Správný přechod je klíčovým prvkem profesionálně navržené drenáže.
