🔍💧 Drenážní systém pracuje skrytě pod povrchem terénu. Pokud je správně navržený, funguje roky bez zásahu. Právě proto je ale důležité, aby měl alespoň jeden kontrolní bod, který umožní ověřit jeho funkčnost a v případě potřeby provést servis.

Tímto kontrolním bodem je drenážní šachta.

Revizní šachta není jen „plastová trubka s poklopem“. V technicky správně řešené drenáži plní hned několik zásadních funkcí:

• umožňuje kontrolu průchodnosti systému,

• slouží jako místo pro proplach drenáže,

• umožňuje napojení více větví do jednoho bodu,

• funguje jako bezpečný přechod mezi různými typy potrubí.

Zejména u drenáže základů budov by měla být revizní šachta standardní součástí systému, nikoliv doplňkem.

Správné umístění drenáže je klíčové – zjistěte, jak daleko od domu drenáž vést.

Proč se vyplatí mít drenáž pod kontrolou? 🧠

Drenáž je gravitační systém. Voda proudí potrubím samovolně díky spádu. Pokud se ale v systému vytvoří překážka – například zanesením jemnými částicemi, usazeninami nebo mechanickým poškozením – problém se často projeví až tehdy, když je okolí stavby už podmáčené.

Revizní šachta umožňuje:

• zkontrolovat hladinu vody v systému,

• ověřit, zda voda skutečně odtéká,

• mechanicky nebo tlakově drenáž vyčistit,

• lokalizovat případný problém bez rozkopání terénu.

V praxi je rozdíl mezi drenáží se šachtou a bez šachty zásadní – zejména z hlediska servisovatelnosti.

Kde se drenážní šachty nejčastěji umisťují? 📍

Umístění šachty vždy vychází z návrhu konkrétní drenážní trasy. Nejčastěji se osazuje:

• do rohů drenáže kolem budovy,

• na začátek a na konec drenážní větve,

• do míst, kde se spojuje více větví,

• před přechodem na KG potrubí,

• nebo tam, kde se kombinují různé typy drenážních trubek.

Šachta tak funguje jako centrální uzel systému a zároveň jako servisní bod přístupný z povrchu.

Jak jsou drenážní šachty členěny? ⚖️

Kategorie drenážních revizních šachet se obvykle dělí na dvě základní skupiny.

1️⃣ Samostatné drenážní revizní šachty

Samostatná šachta je kompletní konstrukční celek, který je určen pro přímé napojení drenážních trubek.

Je navržena tak, aby:

• umožnila napojení jedné nebo více drenážních větví,

• poskytla dostatečný prostor pro kontrolu a případný proplach,

• byla výškově přizpůsobitelná terénu.

Moderní šachtové systémy (např. používané u drenáže základů budovy) tvoří plnohodnotnou součást certifikovaného drenážního systému. V takovém případě nejde jen o kontrolní bod, ale o integrální součást konstrukce.

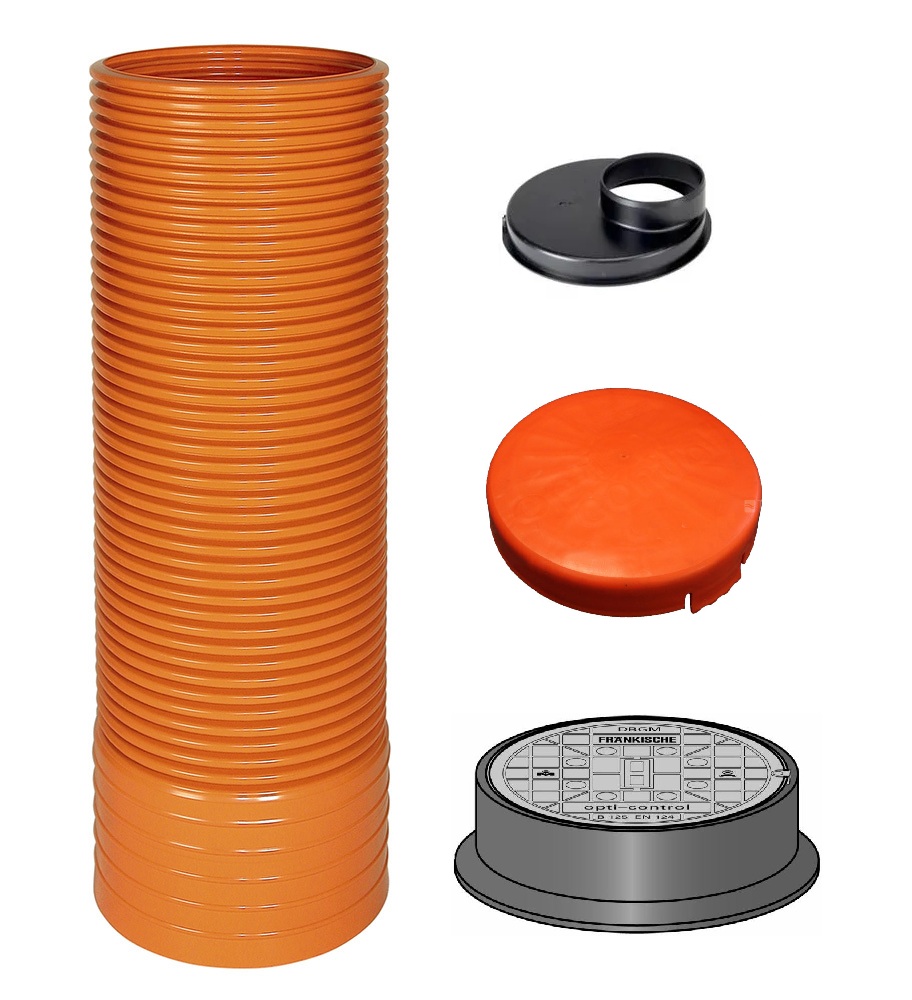

2️⃣ Příslušenství k drenážním šachtám

Každá šachta se skládá z více komponent. Samostatnou podkategorií je proto příslušenství, které zahrnuje:

• poklopy,

• prodlužující nástavce,

• redukce a přechodové prvky.

Poklopy zajišťují bezpečné zakrytí šachty a její integraci do finální úpravy terénu.
Prodlužující nástavce umožňují výškové přizpůsobení podle konečné úrovně terénu.
Redukce pak slouží k napojení různých průměrů drenážních trubek.

Díky tomuto příslušenství lze šachtu přesně přizpůsobit konkrétní situaci na stavbě.

Šachta jako bezpečný mezikus mezi systémy 🔄

Velmi důležitou roli hraje revizní šachta i při kombinování různých drenážních systémů.

Například při přechodu:

• z drenáže Opti-Drän na vysokozátěžovou StormPipe (např. před vjezdem do garáže)

• dopojení se na KG potrubí,

• nebo při napojení více typů drenážních trubek do jedné trasy.

Šachta zde funguje jako konstrukčně bezpečný přechodový bod, který eliminuje nutnost improvizovaných spojů přímo v zemině.

⭐ Basic-Control nebo Opti-Control?

👉 Důležité odkazy a související návody 📌

Pokud si nejste jistí, zda je vysokozátěžové drenážní trubka StormPipe SN8 pro váš záměr správnou volbou, nebo chcete pochopit rozdíly mezi jednotlivými typy drenážních trubek a jejich použitím, doporučujeme začít obecnými návody k návrhu drenáže.

• Návod – Jak vybrat drenážní trubky (kompletní průvodce)
• Návod – Drenáž pozemku a zahrady krok za krokem
• Návod– Drenáž kolem domu: jak ji udělat správně krok za krokem
• Návod – Drenáž budovy: systém Fränkische Opti-Drän a Opti-Control
• Návod - Odvětrání radonu pod základovou deskou - kompletní technický návod
• Návod - Jak vyřešit dočasný svod z okapu při stavbě domu - jednoduché řešení pomocí neperforované drenážní trubky
• Návod - Co to je geotextilie a k čemu se používá

Pro správnou funkci drenáže je stejně důležité nejen samotné potrubí, ale také jeho správné napojení a doplňky, bez kterých žádný drenážní systém dlouhodobě fungovat nebude.

• Kategorie – Drenážní tvarovky ke drenážním trubkám

Pokud hledáte univerzálnější řešení pro hlavní drenážní vedení, vyplatí se podívat také na větší průměry. V českých podmínkách je dlouhodobě nejpoužívanější variantou DN 100.

• Produkt – Drenážní trubka DN 100 (nejpoužívanější drenážní trubka)

Správné uložení drenáže do země zásadně ovlivňuje její životnost. Bez filtrační geotextilie a vhodné ochrany konstrukce u staveb může být i kvalitní drenážní trubka časem nefunkční.

• Kategorie – Geotextilie pro drenážní systémy

• Kategorie – Nopová fólie k drenáži staveb

Shrnutí 💧

Drenážní revizní šachta není nadbytečný prvek. Je to klíčová součást profesionálně navržené drenáže.

Zajišťuje:

• kontrolu a servis systému,

• bezpečné napojení více větví,

• přechod mezi různými typy potrubí,

• dlouhodobou stabilitu drenážního řešení.

Drenáž bez revizní šachty je sice možná, ale výrazně hůře kontrolovatelná a servisovatelná.
