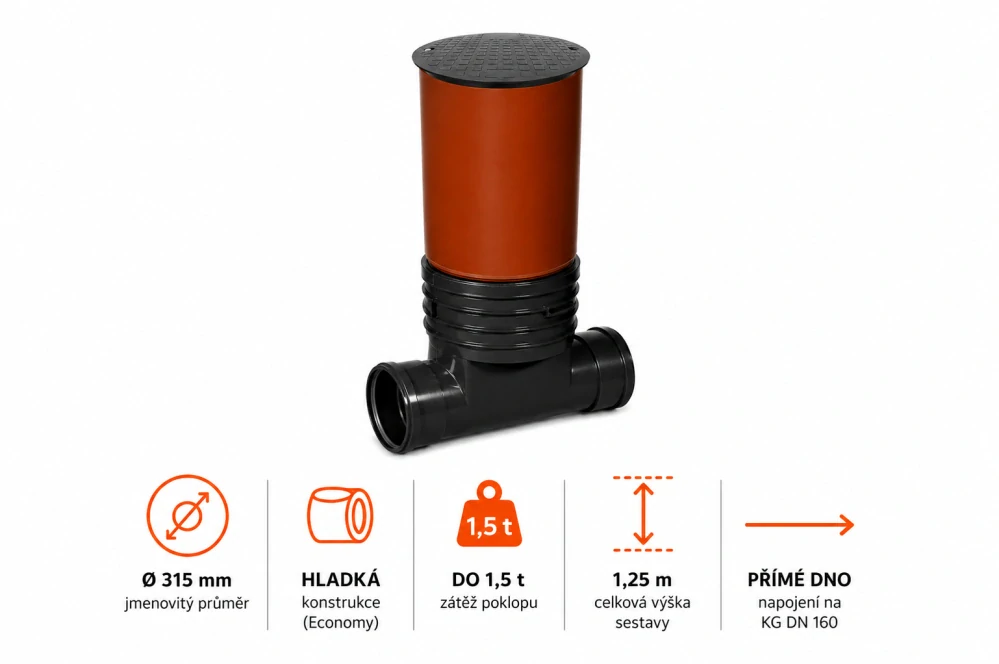

🟠 Revizní šachta DN 315 hladká ECONOMY – sestava A

Kompletní sestava hladké revizní šachty DN 315 pro běžné kanalizační přípojky a venkovní gravitační kanalizaci. Šachta slouží jako kontrolní a servisní bod kanalizačního potrubí. Umožňuje kontrolu potrubí, jeho čištění a případné řešení poruch bez nutnosti rozebírat celou kanalizační trasu.

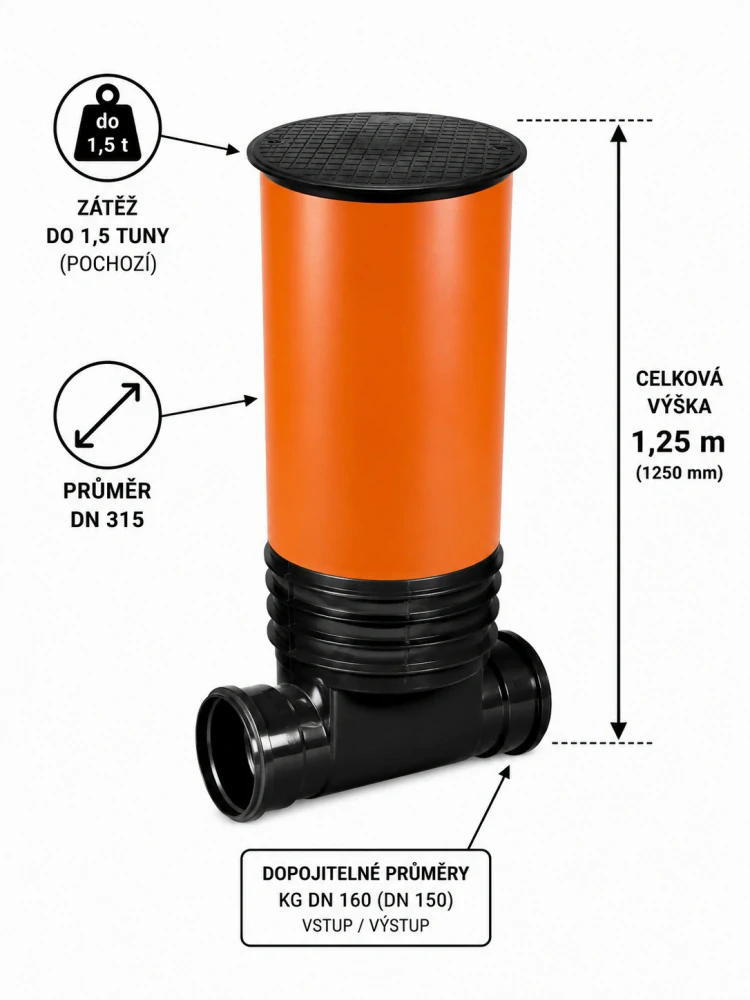

📦 Co obsahuje sestava A?

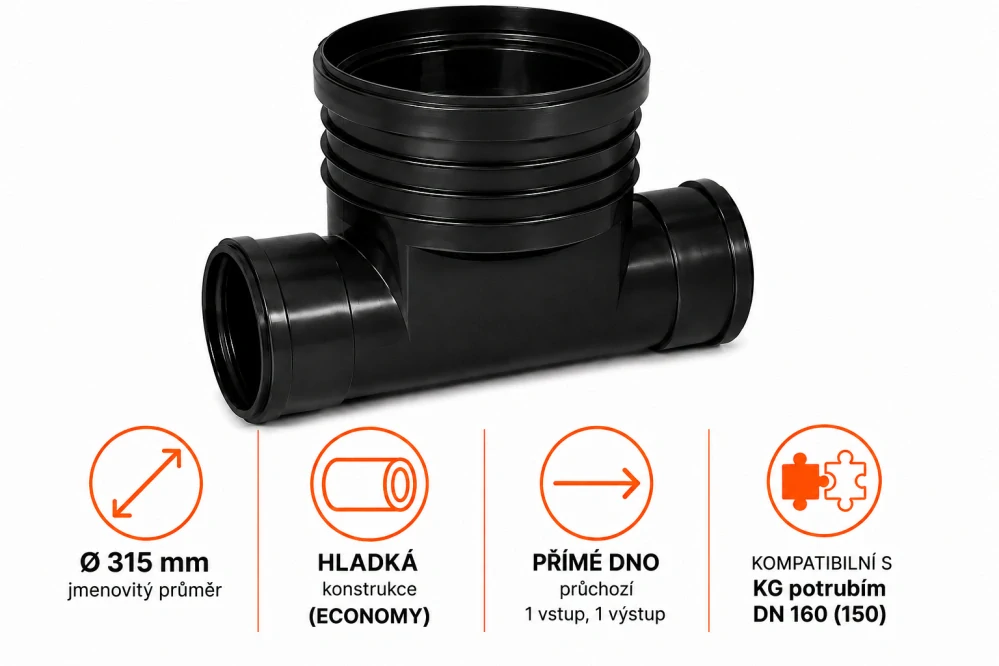

• přímé šachtové dno DN 315 / DN 160 (kód: 1662)

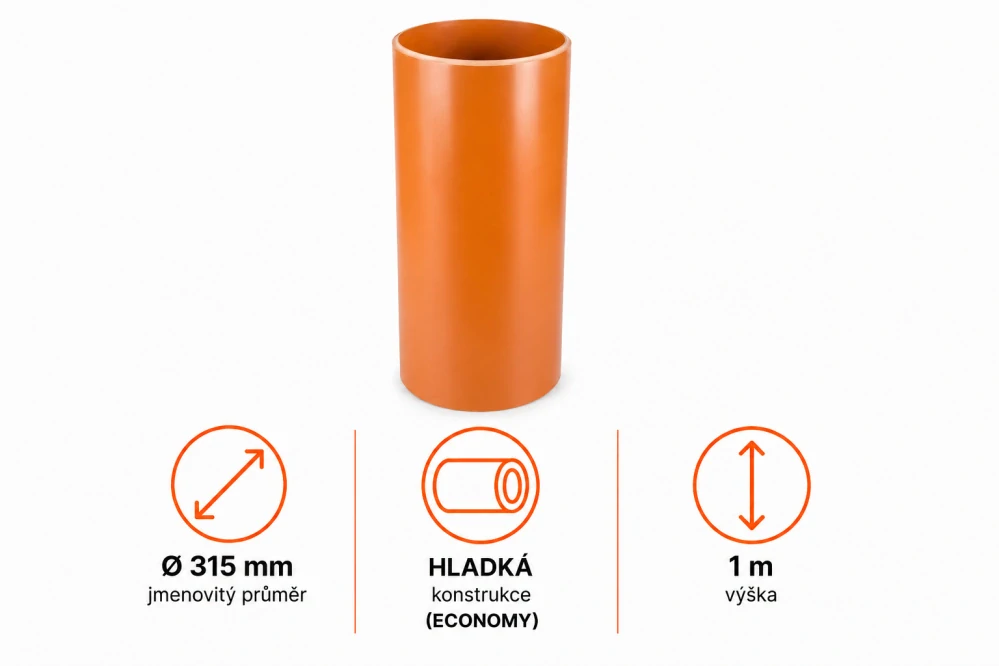

• hladké šachtovou rouru (prodloužení) DN 315, délka 1 m (kód: 9056)

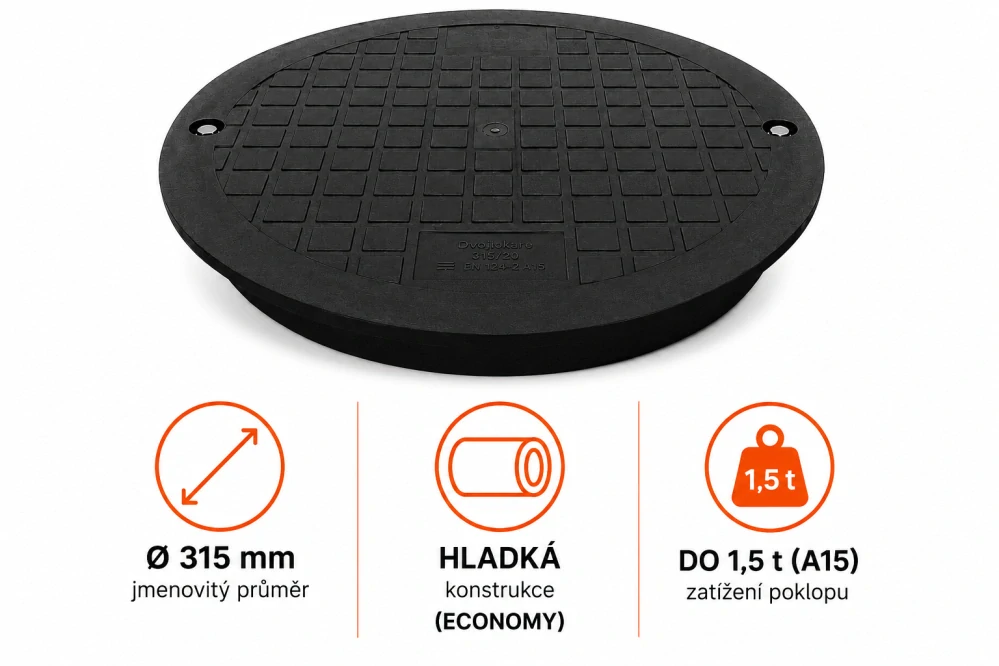

• plastový pochozí poklop A15 do 1,5 t (3142)

Přímé dno je určeno pro průběžné vedení potrubí – má jeden vstup a jeden výstup. Pokud potřebujete do šachty přivést další kanalizační větev, zvolte sestavu se dnem sběrným.

📐 Základní parametry

❓ Je tato revizní šachta vhodná právě pro mě?

Pro běžnou kanalizační přípojku u rodinného domu je revizní šachta DN 315 ekonomickou a praktickou volbou. Pokud ale máte dostatek prostoru a chcete v šachtě více místa pro kontrolu a čištění potrubí, doporučujeme zvážit větší průměr.

Orientačně:

• DN 315 – běžný rodinný dům a standardní kanalizační přípojka

• DN 400 – rodinný dům s větší rezervou a pohodlnějším přístupem

• DN 425 – větší korugované šachty, například Wavin Tegra 425

• DN 600 – velká šachta pro náročnější instalace a větší manipulační prostor

Na standardní kanalizační přípojku bez velkých lomů obvykle postačí jedna revizní šachta. Pokud si nejste jistí, který průměr je pro vás vhodný, podívejte se na našeho průvodce.

👉 Jak vybrat a sestavit revizní šachtu

❓ Kam umístit revizní šachtu?

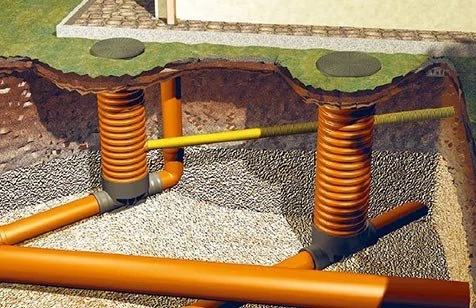

Revizní šachta by měla být umístěna na snadno přístupném místě, aby umožnila kontrolu a případné čištění kanalizačního potrubí. Nejčastěji se umisťuje na kanalizační přípojce mezi domem a veřejnou kanalizací, při změně směru potrubí, v místě napojení více větví nebo na delších trasách kanalizace.

U rodinného domu se často umisťuje v blízkosti hranice pozemku nebo v místě napojení na veřejnou kanalizaci. Důležité je, aby k ní zůstal přístup i po dokončení terénních úprav.

👉 Kam umístit revizní šachtu?

❓ Lze revizní šachtu upravit podle konkrétní instalace?

Ano. Revizní šachta je modulární systém a jednotlivé komponenty můžete vybrat samostatně.

Podle konkrétní instalace lze zvolit například:

• typ šachtového dna – přímé, sběrné nebo se zpětnou klapkou,

• délku šachtové roury,

• typ poklopu nebo teleskopického adaptéru,

Kompletní sestava je vhodná hlavně pro zákazníky, kteří chtějí mít všechny základní komponenty vybrané a vzájemně kompatibilní. Pokud potřebujete šachtu přesně podle své situace, můžete jednotlivé díly nakombinovat samostatně.

❓ Dno má na vstupu i výstupu hrdla. Je to v pořádku?

Ano. Je to běžné provedení moderních plastových šachtových den - vstup/výstup osazený hrdlem totiž vždy dopojíte. Na připojované KG trubce stačí hrdlo odříznout a trubku zasunout do dna.

Spojovat moderní KG potrubí je přípustné i tzv. "proti vodě".

👉 Montážní maziva

💡 Tip Dvořák-Karlík

Šachtovou rouru vždy doporučujeme zvolit o něco delší, než aktuálně potřebujete.

Při finální úpravě terénu ji jednoduše zkrátíte na požadovanou výšku. U hladké roury můžete řez provést prakticky v libovolném místě. Po zkrácení je potřeba hranu zarovnat a odstranit otřepy, aby při montáži poklop dobře dosedl.

Díky tomu nemusíte při objednávce trefovat přesnou délku šachty na centimetr.

🔧 Kompatibilita s KG potrubím

Tato revizní šachta je určena pro napojení kanalizačních KG trubek DN 160 (150), což je nejpoužívanější průměr u domovních kanalizační přípojek. Použít ji proto můžete s běžným i vysokozátěžovým KG potrubím pro venkovní kanalizaci.

💡Dopojení na menší průměry se řeší jednodušše redukcí: KG redukce DN 160/110 (100) anebo KG redukce 160/125.

Kompatibilní jsou všechna dostupná KG potrubí a KG 2000 potrubí:

• KG trubky SN4

• KG trubky SN8

• KG 2000 SN10

• KG 2000 SN16

Rozhodující je především správný jmenovitý rozměr, nikoli samotná kruhová tuhost SN.

Pro napojení kanalizačního potrubí využijete také běžné KG tvarovky a KG 2000 tvarovky – například kolena, odbočky, redukce, přesuvky nebo hrdlové zátky.

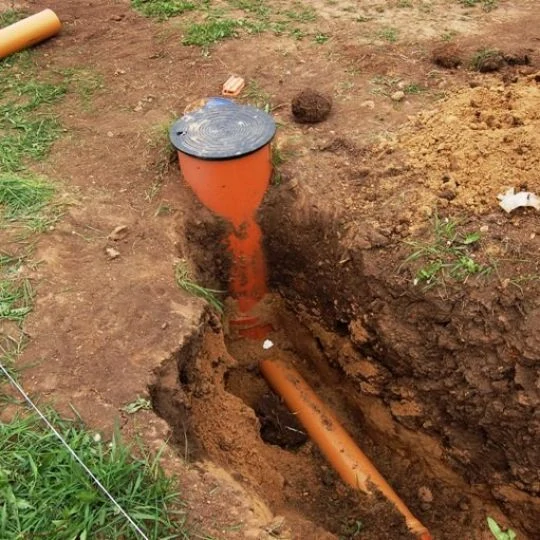

🛠️ Jak revizní šachtu správně instalovat?

Montáž začíná kontrolou čistoty hrdel a těsnění, pokračuje přípravou stabilního podloží (ideálně pískové lože, v případě výskytu spodní vody dno podbetonujte), napojením kanalizačního potrubí, osazením šachtové roury a postupným zásypem a hutněním.

U hladké šachtové roury je možné její délku upravit řezem přímo při montáži.

Pro kompletní postup jsme připravili návod:

👉 Montáž revizní šachty v 8 krocích

V návodu najdete například správnou přípravu podloží, napojení KG potrubí, použití montážního maziva, zkrácení roury i postupný zásyp a hutnění.

📚 Potřebujete poradit s výběrem?

Pokud teprve řešíte, jakou revizní šachtu zvolit, doporučujeme začít průvodcem Jak vybrat a sestavit revizní šachtu.

Vysvětlujeme v něm rozdíly mezi jednotlivými průměry, hladkými a korugovanými šachtami, typy den, prodlouženími a poklopy.

👉 Jak vybrat a sestavit revizní šachtu

Pokud už víte, že potřebujete právě hladkou rezivní šachtu DN 315 ECONOMY, můžete vybírat také jednotlivé komponenty:

👉 Dna pro hladké revizní šachty DN 315
👉 Roury a spojky DN 315
👉 Poklopy, mříže a teleskopické adaptéry DN 315
👉 Kompletní sestavy ECONOMY 315
