KG Nalepovací Tvarovky | Skladem

🟠 KG nalepovací tvarovky slouží k dodatečnému napojení nové kanalizační větve na již položené KG potrubí bez nutnosti jeho rozřezání 🚧. Používají se především při rekonstrukcích, úpravách kanalizace nebo při přípravě nových přípojek tam, kde je hlavní kanalizační trasa hotová a funkční.

V systému HT (vnitřní kanalizace) se tyto prvky označují jako navrtávací tvarovky – princip je ale shodný. Rozdíl je pouze v systému potrubí, nikoli v technologii napojení.

🔄 Kdy se KG nalepovací tvarovky používají

Nalepovací tvarovky mají své jasné místo zejména tam, kde není možné nebo účelné kanalizaci rozebírat 🧠:

➡️ dodatečné napojení nové kanalizační větve,
➡️ rekonstrukce starších kanalizačních tras,
➡️ změny dispozic objektu,
➡️ napojení nové přípojky na hotové potrubí,
➡️ technické zásahy bez rozsáhlých výkopů.

⚠️ Jedná se o montážní řešení – u novostaveb je vždy lepší použít klasické systémové odbočky.

🧩 KG nalepovací tvarovky × HT navrtávací tvarovky

• KG kanalizace → nalepovací tvarovky

• HT kanalizace → navrtávací tvarovky

👉 Funkčně jde o totéž řešení: do potrubí se vytvoří otvor a tvarovka se pevně přilepí na plášť trubky.

🧱 Co budete k montáži potřebovat

Pro správné a dlouhodobě funkční napojení je nutné mít kompletní vybavení 🔧:

✔️ KG nalepovací tvarovku
✔️ lepicí set na PVC (čistič + lepidlo)
✔️ vrták / korunkový vrtáknebo úhlovou brusku (flexu)
✔️ hadr nebo papírové utěrky
✔️ plastové elektrikářské pásky (stahovací)
✔️ fix nebo značkovač

💡 Tip z praxe:
Lepicí set je nedílnou součástí montáže – bez správného odmaštění a lepení nelze vytvořit spolehlivý spoj.

📏 Proč musí být otvor vždy větší než připojovaná tvarovka

Otvor do hlavní KG trubkynikdy nesmí být vyříznutý „na těsno“ podle DN připojované větve ⚠️.
Musí být vždy větší, a to ze dvou zásadních technických důvodů:

💧 1️⃣ Hydraulika – žádná vnitřní překážka

Výsledný otvor musí být větší než průřez připojované tvarovky.
Jinak vznikne vnitřní hrana (schod), která:

• zhoršuje průtok,

• podporuje usazování nečistot,

• zvyšuje riziko ucpávání.

✔️ Správně větší otvor zajistí plynulé vtékání vody a zachování samočisticí schopnosti kanalizace.

🔺 2️⃣ Geometrie – často se vrtá kruh, ale potřebný otvor je elipsa

Otvor se vytváří jako kruh, ale u 45° nalepovacích odboček je skutečný průnik do potrubí eliptický.

Pokud je otvor malý:

• tvarovka nedosedne po celé ploše otvoru,

• lepidlo se rozloží nerovnoměrně,

• spoj je mechanicky i hydraulicky špatný.

✔️ Větší otvor umožní správné dosednutí, rovnoměrnou vrstvu lepidla a dlouhou životnost spoje.

🔩 Jak vytvořit otvor do KG potrubí – dvě správné metody

🔹 1️⃣ Vrtání otvoru korunkou

Vhodné zejména pro menší a střední DN, pokud máte k dispozici odpovídající korunku.

Postup:
➡️ vyvrtání otvoru (vždy většího),
➡️ odstranění otřepů,
➡️ očištění a odmaštění,
➡️ nalepení tvarovky.

Výhoda: rychlé a čisté provedení.
Nevýhoda: nutnost správné velikosti korunky.

🔹 2️⃣ Obkreslení tvarovky a vyříznutí otvoru flexou

Velmi časté a plnohodnotné řešení pro větší průměry (DN 125, 160, 200, 250, 315), kde není běžně dostupná korunka anebo je její použití zkrátka neekonomické.

Postup:
1️⃣ přiložte tvarovku na potrubí do správné polohy,
2️⃣ obkreslete vnitřní otvor fixou,
3️⃣ tvarovku odejměte,
4️⃣ otvor vyřízněte úhlovou bruskou (flexou),
5️⃣ vyřízněte jej vždy o něco větší, než je obrys,
6️⃣ začistěte hrany, odstraňte otřepy,
7️⃣ otvor důkladně očistěte a odmastěte.

✔️ Tato metoda přirozeně umožní:

• vytvořit eliptický tvar otvoru,

• lepší dosednutí 45° tvarovek,

• rovnoměrné rozložení lepidla.

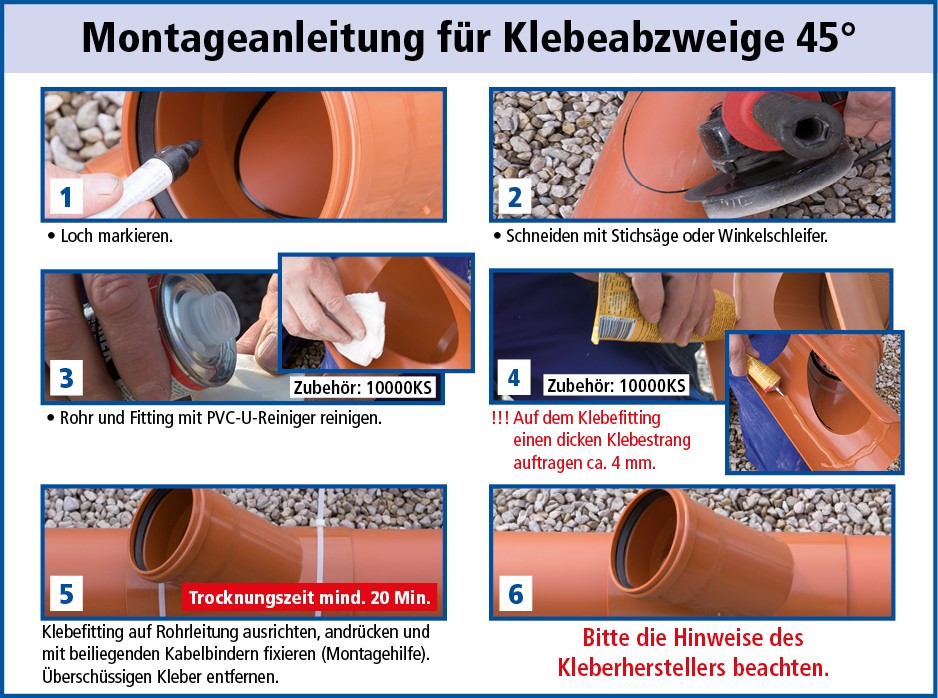

🔒 Postup lepení KG nalepovací tvarovky

1️⃣ vyznačení polohy a kontrola spádu,
2️⃣ vytvoření otvoru jednou z výše uvedených metod,
3️⃣ očištění a odmaštění obou ploch,
4️⃣ nanesení lepidla na potrubí i tvarovku,
5️⃣ přiložení tvarovky do správné polohy,
6️⃣ fixace plastovými páskami,
7️⃣ ponechání spoje do úplného vytvrzení.

❌ Spoj nesmí být zatěžován před vytvrzením lepidla.

⚠️ Časté chyby

❌ otvor vrtaný „na těsno“,
❌ podcenění odmaštění,
❌ použití nevhodného lepidla,
❌ chybějící fixace při tuhnutí,
❌ snaha nahradit systémovou odbočku v novostavbě.

📘 Související kategorie

Další související kategorie:
➡️ KG trubky
➡️ KG odbočky
➡️ KG redukce
➡️ Revizní šachty
➡️ Zpětné kanalizační klapky

📘 Návody a odborné články

• 3 tipy, co si pohlídat při výběru KG trubek
• Spojování a pokládka KG potrubí – kompletní návod

✅ Shrnutí

KG nalepovací tvarovky jsou praktickým řešením pro dodatečné napojení kanalizace, zejména při rekonstrukcích 🔧. Klíčem k funkčnímu a dlouhodobě těsnému spoji je:

✔️ otvor vždy větší než tvarovka,
✔️ respektování geometrie (elipsa u 45°),
✔️ důkladné odmaštění,
✔️ kvalitní lepidlo a fixace při vytvrzení.

Použité správně fungují spolehlivě – ale nenahrazují systémové tvarovky tam, kde je lze použít 👍.
