Spojování a pokládka KG potrubí od A do Z

Spojování

Spojování KG trubek a tvarovek probíhá pomocí tzv. hrdla s těsněním a trubkové části – každá tvarovka a trubka je na jedné straně opatřena právě hrdlem a na druhé zkosenou trubkovou částí. Spojování probíhá bez jakéhokoliv lepení - vznikne vám spoj, který:

• je vodotěsný a plynotěsný minimálně do výšky vodního sloupce 5 m

• bylo prokázáno, že spolehlivě těsní až do deformace potrubí cca 20 %

• má životnost větší než stěna trubky, tj. naprosto spolehlivě přes 100 let

Doporučujeme použít montážní mazivo, aby se jednotlivé části potrubí při samotném skládání zbytečně nedřelo a nesnižovalotím svou životnost. Orientační tabulka spotřeby maziva je k nahlédnutí níže.

Trubky spojujte ideálně tzv. „po vodě“, tedy aby voda protékala směrem od hrdla k trubkové částí. Přípustná je však i opačná varianta a to zejména při použití přesuvky (tu použijete, pokud se vám sejdou dvě trubkové části proti sobě).

Přidáváme odkaz na video z Youtube kanálu Sami Sobě, kde je spojování KG potrubí velice dobře znázorněno.

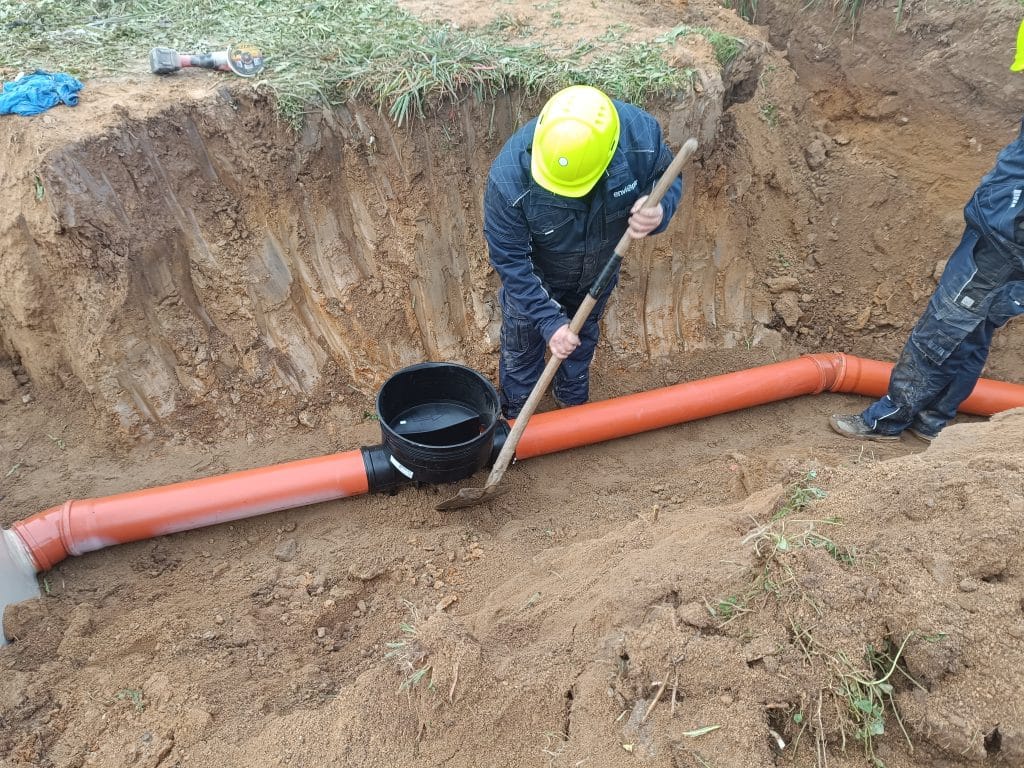

Pokládka

Při pokládce do země je nutné brát v úvahu 2 důležité aspekty:

1. samotné uložení do země – obsypové materiály a hloubku uložení

2. sklon potrubí

1. uložení do země

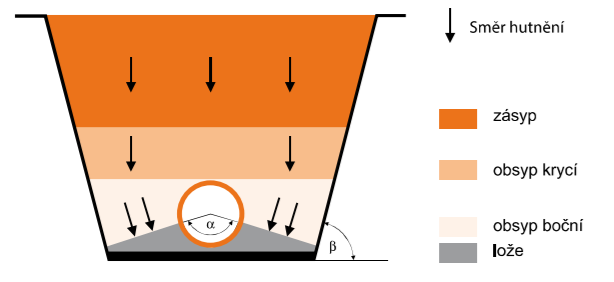

Nejprve si musíme připravit lože trubky, to se skládá z podsypu, obsypu a zásypu.

Materiál: písek, stejnozrnný štěrk, drcený stavební materiál apod. s hrubostí do 22 mm (lože trubky nesmí obsahovat větší kameny, které by mohly vyvíjet na trubku tlak a potenciálně způsobit její poškození)

• Podsyp je vrstva pod samotnou trubkou, měl by být vysoký minimálně cca 10 cm. Podsyp rozhodně trochu zhutněte – je totiž nežádoucí, aby si lože dále sedalo a trubka se v něm dále hýbala
• Obsyp přijde následně nasypat okolo trubek.
• Zásypem se potrubí přikryje – tato vrstva by měla být minimálně 30 cm vysoká!

Správně vytvořené lože následně umožní potrubí lehce v zemi pružit a mnohem lépe tak odolávat tlaku a případnému opotřebení.

Nyní přichází na řadu druhá vrstva krytí – na to se už použije zemina, kterou jste předtím ze země vykopali. Ale pozor – zemina by měla obsahovat kameny o velikosti maximálně 150 mm. Větší kameny by opět mohly vyvíjet tlak na určité části potrubí, čímž by mohla klesnout jeho životnost. Zeminu hutníme postupně po vrtvách cca 10-15 cm.

Hutnit těžkou technikou se ale doporučuje až od výšky 1 m od vlastní trubky.

Celková hloubka uložení potrubí od zamýšleného povrchu se odvíjí od kruhové tuhosti trubek a dle použití:

• potrubí SN 4

  • bez pojezdu automobilu 0,8 – 4 m

  • s pojezdem automobilu 1 - 3,5 m

• potrubí SN 8

  • bez pojezdu automobilu 0,6 – 6 m

  • s pojezdem automobilu 0,7 – 6 m

Bude-li přes potrubí přejíždět automobil, doporučuje použít trubky o kruhové tuhosti SN8. Stejně tak v případě, že nemůžete dodržet rady o doporučeném krytí, doporučujeme použít trubky o vyšší tuhosti – tj. SN 8.

Všechny vrstvy a doporučené hloubky jsou rozepsány na schématu níže.

2. sklon potrubí

Ať už odvádíte dešťovou nebo splaškovou vodu, snažte se docílit sklon cca 3-5 % (tj. 3-5 cm na 1 m délky). Norma sice pro dešťovou vodu stanovuje 1 %, ale toho může být v praxi poměrně problematické docílit.

3. použití trubek jako propustků

Plastové trubky lze použít i jako propustek, avšak vždy berte SN 8 – z důvodu poměrně malého krytí je potřeba zvolit vyšší kruhovou tuhost.

Při vytváření tohoto návodu jsme čerpali z oficiálního Technického manuálu, který si nechal zpracovat Pipelife ke svým trubkám a z našich zkušeností.

Upozornění: tento návod je obecný a nemůže vzít do úvahy veškeré specifika, která se zrovna ve vašem případě mohou vyskytnout (hrubost zeminy, přítomnost podzemní vody, intenzita hutnění, úhel uložení, druh dopravního zatížení apod.) a nemůže tak nahradit projektovou dokumentaci!

Podívejte se také na to, jak vlastně KG trubky vybírat.
