🔧 PE mechanické tvarovky slouží ke spojování polyetylenových (PE) vodovodních trubek a k vytváření změn směru potrubí, odboček nebo přechodů na závitové spoje. Patří mezi základní součásti každého vodovodního rozvodu z PE potrubí.

Velkou výhodou mechanických tvarovek je jednoduchá montáž bez svařování. Spoj vznikne pouhým zasunutím trubky do tvarovky a dotažením převlečné matice.

Díky tomu jsou PE mechanické tvarovky ideální pro:

• vodovodní přípojky

• zahradní rozvody vody

• přívody vody ze studny

• opravy nebo úpravy vodovodního potrubí

Jak spojit PE trubky – 3 nejčastější způsoby 🔧

Polyetylenové potrubí lze spojovat několika způsoby podle typu instalace a použitého materiálu. Pro vodovodní přípojky nebo zahradní rozvody vody se nejčastěji používají následující řešení.

Mechanické svěrné tvarovky

Nejjednodušším způsobem spojení PE trubek jsou mechanické svěrné tvarovky. Spoj vzniká zasunutím trubky do tvarovky a dotažením převlečné matice.

Tento typ spojení se používá například u:

• PE spojek

• PE kolen

• PE odboček

• PE přechodek se závitem

Výhodou je rychlá montáž bez speciálního nářadí.

Elektrotvarovky

Další možností jsou elektrotvarovky, které se používají především u profesionálních instalací nebo vodovodních sítí.

Spoj vzniká zahřátím tvarovky pomocí speciálního svařovacího zařízení, které roztaví plast a vytvoří pevný spoj.

Svařování PE potrubí

U větších instalací nebo průmyslových rozvodů se používá svařování PE potrubí na tupo. Tento způsob vyžaduje speciální techniku a zkušenosti.

Proto se u menších instalací, například u rodinných domů nebo zahradních rozvodů vody, nejčastěji používají mechanické tvarovky, které umožňují rychlou a spolehlivou montáž.

💡 Tip z praxe:
Pro vodovodní přípojky rodinných domů se nejčastěji používají mechanické PE tvarovky, protože umožňují jednoduchou montáž bez svařování a případnou úpravu instalace i v budoucnu.

Jak fungují PE mechanické tvarovky

Mechanické tvarovky pro PE potrubí fungují na principu svěrného spoje.

Uvnitř tvarovky se nachází těsnící kroužek a svěrný mechanismus, který po dotažení převlečné matice pevně uchytí trubku a zároveň zajistí vodotěsnost spoje.

Montáž je velmi jednoduchá:

1️⃣ trubku rovně uříznout (ideálně "ustřihnout")
2️⃣ zasunout ji do tvarovky
3️⃣ dotáhnout převlečnou matici

Spoj je poté připraven k okamžitému použití.

Typy PE mechanických tvarovek

Mechanické tvarovky umožňují vytvářet různé konfigurace potrubí. V této kategorii najdete několik základních typů tvarovek.

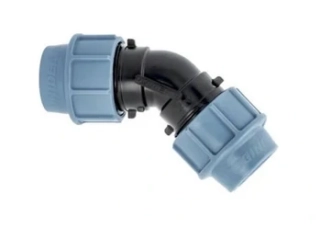

PE kolena

PE kolena slouží ke změně směru potrubí, nejčastěji o 90°. Používají se například při vedení potrubí kolem překážek nebo při napojení na další instalaci.

PE spojky

PE spojky slouží ke spojení dvou PE trubek stejného průměru. Používají se například při prodloužení potrubí nebo při opravě poškozeného úseku.

PE přechodky se závitem

Přechodky umožňují napojení PE potrubí na závitové armatury nebo kovové potrubí. Používají se například při napojení na vodoměr, ventil nebo čerpadlo.

PE odbočky

Odbočky (T-kusy) slouží k vytvoření boční větve potrubí. Používají se například pro rozdělení vody do více směrů.

PE zátky

Zátky slouží k uzavření potrubí. Používají se například při ukončení rozvodu nebo při přípravě instalace pro budoucí napojení.

PE kulové kohouty

Kulové kohouty umožňují uzavření nebo regulaci průtoku vody v potrubí. Jsou důležité například pro servisní uzávěry nebo jednotlivé větve rozvodu.

Proč používat tvarovky místo ohýbání potrubí

PE potrubí je sice pružné, ale při instalaci by se k němu mělo přistupovat spíše jako k rovné trubce.

⚠️ Přílišné ohýbání potrubí může způsobit deformaci nebo zmenšení průtočného profilu.

Proto se změny směru potrubí řeší pomocí kolen a dalších tvarovek, které zajistí správnou funkci potrubí.

Tvarovky Unidelta – osvědčená kvalita

V našem sortimentu najdete mechanické tvarovky Unidelta, které patří mezi nejpoužívanější tvarovky pro PE potrubí v Evropě.

Společnost Unidelta vyrábí tvarovky pro tlakové potrubí již několik desítek let a její produkty se používají v mnoha vodovodních instalacích.

Výhodou těchto tvarovek je:

✔ vysoká kvalita materiálu
✔ spolehlivé těsnění
✔ jednoduchá montáž
✔ dlouhá životnost

Jak vybrat správnou tvarovku

Při výběru tvarovky je důležité sledovat především:

• průměr potrubí

• typ tvarovky (koleno, spojka, odbočka)

• případný závit pro připojení armatury

Mechanické tvarovky se vyrábějí pro různé průměry PE potrubí, například 20, 25, 32, 40 nebo 50 mm.

⚠️ Veškeré tvarovky unidelta lze použít až do tlaku PN16 - jsou tedy vhodné pro všechny typy PE trubek.

FAQ – PE mechanické tvarovky ❓

Jak spojit PE vodovodní trubky?
Nejjednodušší způsob je použití mechanických svěrných tvarovek.

Je potřeba tvarovky svařovat?
Ne. Mechanické tvarovky se montují bez svařování, pouze dotažením matice.

Jaký průměr tvarovky zvolit?
Tvarovka musí mít stejný průměr jako PE potrubí.

Jak dlouho vydrží spoj z mechanické tvarovky?
Při správné montáži může mít spoj životnost srovnatelnou s potrubím.
