Instalace vsakovacích tunelů: návod krok za krokem

🏗️ Vsakovací tunely představují moderní a velmi efektivní způsob, jak řešit vsakování dešťové vody na pozemku. Pokud už jste se seznámili s principem v článku vsakování dešťové vody ve vsakovacím zařízení, víte, že cílem je vodu na pozemku zadržet a postupně ji vrátit zpět do půdy. Právě tunely patří mezi nejefektivnější řešení, jak toho dosáhnout.

Oproti tradičním metodám, jako je například štěrkový vsak, mají tunely výrazně vyšší využitelný objem, zabírají méně místa a zároveň umožňují lepší kontrolu celého systému. Proto se dnes (spolu se vsakovacími boxy) používají u většiny nových realizací rodinných domů.

V tomto návodu se podíváme na instalaci konkrétně pro vsakovací tunely GRAF Sicker-Tunnel, které jsou konstrukčně shodné se systémem Garantia. Jde o osvědčené řešení s dlouhodobě ověřenou funkčností.

⚙️ Jak vsakovací tunely fungují

Princip fungování vsakovacích tunelů je jednoduchý, ale velmi efektivní. Dešťová voda se přivede do podzemního prostoru vytvořeného tunely, kde se dočasně zadrží a následně se postupně vsakuje do okolní zeminy.

Na rozdíl od štěrkového vsaku zde nevzniká „ztracený objem“. Zatímco u štěrku tvoří většinu prostoru samotný materiál, u tunelů je téměř celý objem využitelný pro vodu. To znamená, že při stejném výkonu potřebujete výrazně menší výkop.

Další výhodou je kontrolovatelnost systému – voda proudí definovaným prostorem, což umožňuje lepší návrh, rovnoměrné zatížení a v případě potřeby i údržbu.

📍 Kdy zvolit vsakovací tunely

Vsakovací tunely jsou velmi univerzální řešení, ale největší přínos mají tam, kde klasické metody přestávají dávat smysl.

Typicky jde o menší pozemky, kde je potřeba šetřit místem, nebo o stavby s větší plochou střechy, kde je potřeba zvládnout vyšší objem vody. Velkou výhodou je také jejich únosnost, díky které je lze instalovat i pod pojezdové plochy.

Zatímco štěrkový vsak se hodí spíše při dostatku prostoru, tunely představují řešení ve chvíli, kdy chcete kompaktní, výkonné a dlouhodobě stabilní řešení.

🏗️ Jak postupovat při instalaci

Samotná instalace není složitá, ale rozhodují detaily. Právě jejich dodržení určuje, jestli bude systém fungovat dlouhodobě bez problémů.

Velikost výkopu vždy vychází z požadovaného retenčního objemu (viz článek vsakování dešťové vody ve vsakovacím zařízení), ale je potřeba počítat i s konstrukčními vrstvami.

U vsakovacích tunelů se běžně počítá:

• šířka výkopu = šířka tunelu + min. 20–30 cm na každé straně
• délka výkopu = délka sestavy + rezerva cca 20–50 cm
• hloubka výkopu = výška systému + lože + krytí

⚠️ Upozornění: kolem tunelů klidně zvolte větší manévrovací prostor - bude se vám hodit při dopojování tunelů KG trubkou a prací s geotextilií.

👉 Konkrétní hodnoty:

• výška tunelu: 51 cm
• TWIN (2 nad sebou): 102 cm
• štěrkové lože: 10–15 cm
• krytí:
  • nezatížené plochy → min. 30 cm
  • pojezd → min. 50–80 cm

👉 Typický výkop:

• klasické uložení → cca 0,9–1,2 m hloubka
• TWIN → cca 1,2–1,6 m hloubka

📐 Praktický příklad

Pro dům se střechou cca 150 m² (viz vsakování dešťové vody ve vsakovacím zařízení) vychází potřeba cca 3 000–5 000 litrů dle typu podloží.

👉 Příklad:

Požadavek: 3 600 litrů

• tunel Sicker-Tunel: 300 l
• potřeba: minimálně 12 vsakovacíh tunelů

anebo

• TWIN modul: cca 600 l
• potřeba: minimálně 6 TWIN modulů

Specifika použít modulů TWIN:

• kratší výkop
• ale hloubka cca 1,3–1,5 m

⚠️ Upozornění: reálný objem vpočtený z použitých tunelů vždy volte stejný anebo ideálně o trochu větší, než máte předepsaný od projektanta

🧵 Geotextilie

Celý výkop se vystýlá geotextilií o gramáži 200 g/m2, která odděluje zeminu od vsakovacího prostoru a zároveň funguje jako filtrační vrstva.

Díky tomu se do systému nedostávají jemné částice, které by ho postupně zanášely. Geotextilie se ukládá na dno i stěny a nechává se přesah, aby bylo možné celý systém po instalaci uzavřít.

🏗️ Uložení tunelů (včetně konfigurace TWIN)

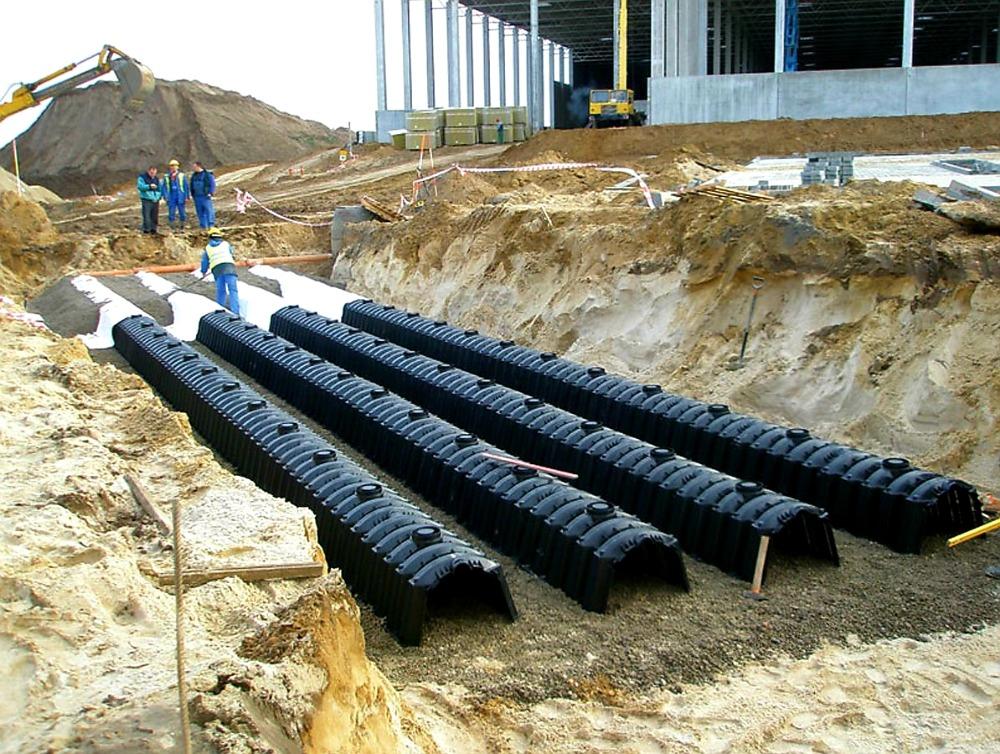

Na připravené podloží se ukládají vsakovací tunely Garantia (GRAF Sicker-Tunnel), které se spojují do souvislé řady.

Základní uspořádání je lineární, tedy jednotlivé tunely se skládají za sebe. Velkou výhodou tohoto systému je ale možnost využít tzv. TWIN konfiguraci, která umožňuje ukládat tunely nad sebe.

Tím vzniká kompaktní blok s výrazně vyšším objemem, přičemž jeden TWIN modul má objem přibližně 600 litrů. V praxi to znamená, že dokážete výrazně zvýšit retenční objem bez prodlužování výkopu.

To se hodí zejména v situacích, kdy nemáte dostatek místa nebo potřebujete řešit větší objem vody na omezené ploše.

🚰 Připojení potrubí

Voda se do systému přivádí pomocí KG potrubí, nejčastěji DN 110, DN 160, DN 200 nebo DN 315.

Velmi důležitý je spád potrubí, který by měl být minimálně kolem 0,5 %, ideálně 1–2 %. Správný spád zajistí plynulé proudění vody a zabrání usazování nečistot.

Napojení se provádí přes čelní stěnu, která má nakreslené otvory pro jednoduché vyříznutí.

🧱 Čelní stěny a zakončení

Na koncích se tunely uzavírají čelními stěnami, které umožňují napojení KG potrubí a celý systém elegantně ukončují.

🪨 Obsyp a zakrytí

Po instalaci se tunely obsypou vhodným materiálem a následně se geotextilie přehne přes horní část. Tím se celý systém uzavře a chrání před pronikáním zeminy.

Následuje zásyp zeminou a úprava povrchu. Důležité je dodržet dostatečné krytí, zejména pokud bude systém zatížen.

⚠️ Upozornění: Pokud plánujete nad vsakem mít trávník, můžete - doporučujeme nad něj však dát nepropustnou plastovou folii, jinak se bude trávník neustále vysušovat a jednoduše se mu nebude dařit.

🌬️ Odvětrání a revizní přístup

U delších nebo objemnějších systémů je vhodné řešit i odvětrání. Při napouštění musí mít vzduch možnost ze systému unikat, jinak může docházet ke zpomalování nátoku nebo nerovnoměrnému plnění.

V praxi se odvětrání často řeší přes koncové odvzdušnění. Ke kontrole a případnému proplachu se následně používá revizní komínek.

Jde o relativně jednoduché prvky, které ale výrazně zvyšují spolehlivost celého vsakovacího zařízení.

🧹 Předčištění vody

Stejně jako u jiných systémů je klíčová kvalita vody. Pokud se do tunelů dostává nečištěná voda, dochází postupně k zanášení.

Proto se doporučuje instalace filtrační šachty, která zachytí nečistoty ještě před vstupem do systému.

Tento princip je detailně vysvětlený i v článku vsakování dešťové vody ve vsakovacím zařízení, kde je dobře vidět, jak zásadní vliv má filtrace na životnost.

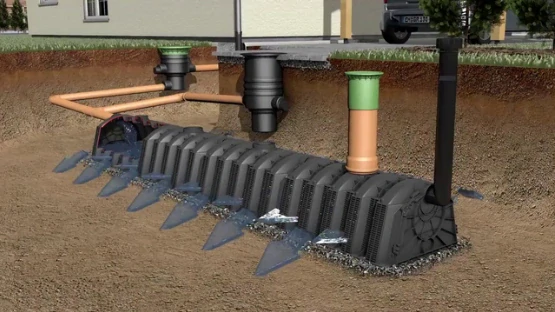

🧱 Ilustrace instalovaných vsakovací tunelů

Na obrázku níže můžete vidět jak jsou vsakovací tunely uloženy v zemi včetně všech doporučení zmíněných výše.

🌧️ Bezpečnostní přepad

Každý vsakovací systém má své limity. Při extrémních srážkách může dojít k jeho naplnění.

Proto je potřeba řešit bezpečnostní přepad, který zajistí, že přebytečná voda bude bezpečně odvedena mimo systém.

⚖️ Srovnání s jinými řešeními

Pro správné rozhodnutí je dobré porovnat tunely s dalšími možnostmi.

Ve srovnání s štěrkovým vsakem mají tunely výrazně vyšší efektivitu, menší nároky na prostor a zároveň umožňují kontrolu a údržbu.

Oproti vsakovacím boxům (např. Sicker-Bloc Compact nebo Garantia RainBloc Compact 300 l) jsou tunely jednodušší na instalaci a často cenově dostupnější. Boxy naopak nabízejí vyšší variabilitu a extrémní nosnost až kolem 60 tun, takže se hodí do náročnějších podmínek.

Tunely tak představují ideální kompromis mezi výkonem, cenou a jednoduchostí.

🧭 Shrnutí

Vsakovací tunely představují moderní a efektivní řešení pro vsakování dešťové vody. Nabízejí vysoký výkon na malém prostoru, jednoduchou instalaci a dlouhodobou spolehlivost.

Díky možnosti konfigurace, včetně systému TWIN, umožňují přizpůsobit řešení konkrétním podmínkám pozemku.

Pokud hledáte řešení, které dává smysl jak technicky, tak prakticky, jsou vsakovací tunely Garantia (GRAF Sicker-Tunnel) jednou z nejlepších voleb.
