☢️🏗️ Radon je přírodní radioaktivní plyn vznikající rozpadem uranu v podloží. Do budovy proniká netěsnostmi ve spodní stavbě – spárami, prostupy instalací, trhlinami v betonu nebo nedokonalostmi hydroizolace.

Dlouhodobá vystavení zvýšené koncentraci radonu představuje zdravotní riziko. Proto je ochrana proti radonu nedílnou součástí návrhu spodní stavby.

Jedním z nejúčinnějších opatření je odvětrání podloží pod základovou deskou.

Důležité upozornění:
Odvětrání radonu nenahrazuje radonovou izolaci. Správné řešení vždy kombinuje plynotěsnou fólii a odvětrání podloží.

Pro spolehlivé napojení skrze hydroizolaci/izolaci proti radonu využijete prostupy spodní stavbou DN110, DN125 a DN160. Vodotěsné řešení se zvýšenou těsností proti radonu pro novostavby i rekonstrukce. 💧☢️

🔍 Rychlé FAQ k odvětrání radonu:

• Co je radon a proč je potřeba ho odvětrat?
• Jak funguje odvětrání radonu z podloží?
• Kdy je nutné řešit odvětrání radonu?
• Jak udělat odvětrání radonu krok za krokem?

Princip fungování systému 🧠

Smyslem systému není pouze „odvést plyn ven“.

Jeho hlavním cílem je:

• vytvořit rovnoměrné podtlakové pole pod celou základovou deskou,

• snížit koncentraci radonu v půdním vzduchu,

• omezit jeho transport do interiéru.

Správně navržený systém aktivně snižuje množství radonu v podloží ještě předtím, než se dostane ke konstrukci.

Konstrukční skladba 🧱

Typická skladba spodní stavby s odvětráním:

1. Zhutněné podloží

2. Štěrková vrstva (obvykle frakce 16–32 mm, tloušťka cca 150–300 mm)

3. Perforované radonové potrubí uložené ve štěrku

4. Radonová / hydroizolační fólie

5. Základová deska

Štěrková vrstva zde hraje klíčovou roli – umožňuje proudění vzduchu pod deskou.

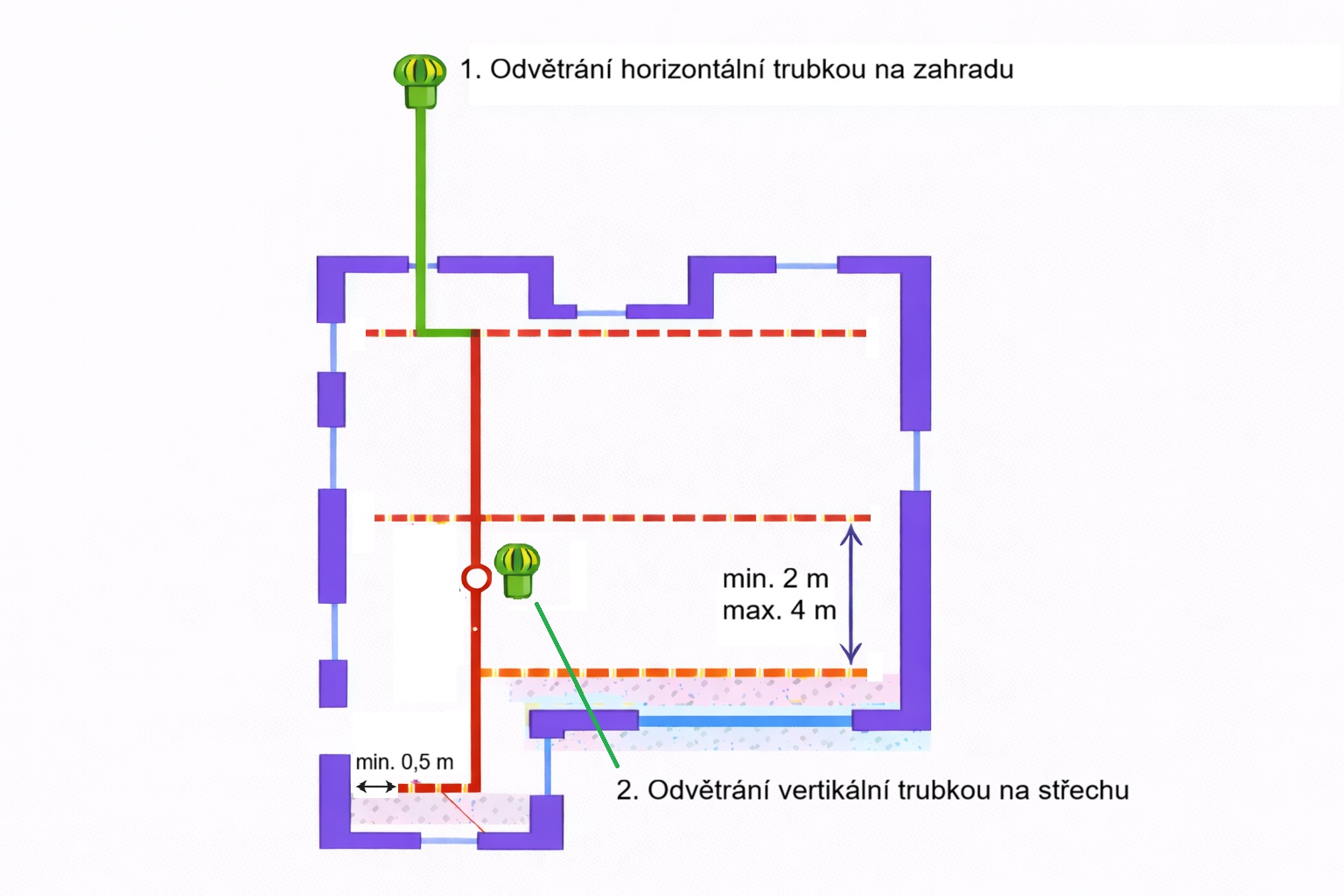

Schéma rozložení perforovaného potrubí pro odvětrání radonu 📐

Správné rozložení perforovaného potrubí (v ČR se typicky používá průměr DN 100) pod základovou deskou je klíčové pro vytvoření rovnoměrného podtlakového pole. Nestačí umístit jednu větev a „odsát plyn z jednoho místa“. Cílem je zajistit, aby vzduch mohl proudit pod celou plochou základové konstrukce.

Základní pravidla rozložení jsou následující:

1️⃣ Síťové (rastrové) uspořádání

Perforované potrubí (typicky průměr DN 100) se ukládá do štěrkové vrstvy v pravidelných rozestupech. Větve jsou napojeny na centrální sběrnou trubku.

• Každá větev je ukončena drenážní zátkou anebo mřížkou.

• U nízkého radonového indexu postačí rozestupy cca 4 m.

• U vysokého radonového indexu se rozestupy zmenšují na 1–2 m.

Čím vyšší radonový index, tím hustší síť.

2️⃣ Napojení na centrální potrubí

Všechny perforované větve musí mít mírný sklon směrem k obvodovým zdem (více se dočtete níže) a napojují se na jednu centrální sběrnou trubku. Centrální trubka:

• má stejný průměr jako jednotlivé větve (typicky DN 100),

• je rovněž perforovaná v ploše pod deskou,

• následně přechází do plného potrubí (například KG trubky) při svislém i horizontálním vývodu.

Centrální potrubí musí být konstrukčně stabilní a musí rovněž mít jednotný mírný sklon směrem k obvodové části objektu. V případě potřeby centrální trubky rovněž zakončíte drenážní zátkou anebo mřížkou.

3️⃣ Umístění vývodu – horizontální nebo vertikální

Odvětrání radonu může být vyvedeno dvěma způsoby – záleží na konkrétním návrhu a typu systému.

Vývod může být:

1. Horizontální – potrubí je vyvedeno přes obvodovou konstrukci například do zahrady, kde ústí mimo objekt.
2. Vertikální – potrubí je vyvedeno nad úroveň střechy, čímž se využívá komínového efektu (zejména u pasivního systému).

V obou případech se pro vývod standardně používá plné KG potrubí, které je tvarově stabilní, plynotěsné a konstrukčně vhodné pro vedení nad terénem nebo v instalačních šachtách.

Důležité:
Vývod radonového systému nesmí být napojen na drenážní systém ani na kanalizaci.

Více o rozdílu mezi pasivním a aktivním odvětráním se dozvíte v následující části návodu.

4️⃣ Zásady správného návrhu

Aby systém fungoval dlouhodobě a bez problémů, je nutné dodržet několik konstrukčních zásad:

• Jednotný mírný sklon všech větví (cca 0,5–1 %) směrem k obvodovým zdem objektu.

• Potrubí musí být uloženo ve štěrku, nikoliv přímo v zemině.

• Síť musí pokrýt celou plochu základové desky.

• Při vyšším zatížení použít vysokozátěžové drenážní potrubí.

Důležité je uvědomit si, že potrubí neodvádí vodu, ale vytváří rovnoměrné proudění vzduchu pod konstrukcí. Hustota sítě přímo ovlivňuje účinnost systému.

Shrnutí principu rozložení

Perforované větve → napojení na centrální sběrnou trubku → horizontální odvod radonu na zahradu nebo vertikální vyústění nad střechu (pasivní) nebo napojení ventilátoru (aktivní).

Čím vyšší radonový index, tím hustší síť a tím větší důraz na rovnoměrné rozložení.

Hustota rozvodu podle radonového indexu 📊

Rozdíl mezi nízkým a vysokým radonovým indexem spočívá především v hustotě potrubní sítě.

🟢 Nízký radonový index

• Rozestupy mezi perforovanými větvemi cca 4 metry

• Obvykle postačí 1–2 větve

• Často je dostačující pasivní odvětrání

🔴 Vysoký radonový index

• Rozestupy mezi větvemi cca 1–2 metry

• Vytváří se hustá rastrová síť

• Doporučuje se aktivní odvětrání (ventilátor)

Čím vyšší radonový index, tím hustší síť je potřeba vytvořit. Cílem není odsát radon z jednoho bodu, ale vytvořit rovnoměrné podmínky pod celou deskou.

Spád potrubí – důležitý detail, který se často podceňuje 📐

Drenážní potrubí pro odvod radonu odvádí plyn, nikoliv vodu. Přesto se může v potrubí tvořit kondenzát:

• rozdíl teplot mezi podložím a exteriérem,

• zimní provoz aktivního systému,

• proudění vlhkého vzduchu.

A právě kvůli kondenzátu je spád důležitý.

Jak to má být správně?

✔️ Perforované větve by měly mít malý, ale jednotný sklon (cca 0,5–1 %) směrem k obvodové části konstrukce.

Ne proto, že by odváděly vodu jako drenáž, ale proto, aby případný kondenzát nezůstával stát v potrubí.

✔️ Centrální sběrná větev by měla mít také mírný, jednoznačný sklon ke kraji objektu.

Tím se zajistí, že:

• v potrubí nevzniknou „kapsy“,

• voda nebude vytvářet zátarasy,

• systém zůstane plně průchodný.

Důležité:
Není vhodné vytvářet spád „do středu domu“. Cílem není sbírat kapalinu, ale zajistit, aby kondenzát měl možnost přirozeně odtéct k obvodové části konstrukce.

Shrnutí jednoduše:
Radon je vzduch, ale potrubí musí být navrženo tak, aby si poradilo i s vodou.

Jaké potrubí použít? ⚙️

Volba potrubí závisí na konstrukčním zatížení a hloubce založení.

🟢 Standardní řešení

Perforované potrubí Korudrain SN4 je vhodné pro:

• běžné rodinné domy,

• standardní hloubku založení,

• běžné zatížení zásypem.

Je cenově dostupné a pro většinu objektů dostatečné.

🔵 Vysokozátěžové řešení

V případě větší hloubky založení nebo vyššího konstrukčního zatížení je vhodné použít vysokozátěžové potrubí - StormPipe SN8.

Používá se:

• u hlubších základových konstrukcí,

• při větším zásypu,

• v náročnějších podmínkách.

Potrubí musí zůstat tvarově stabilní – deformace by mohla omezit proudění vzduchu a snížit účinnost systému.

⚠️ Vzhledem k požadavku na tvarovou stabilitu potrubí se v poslední době často používá vysokozátěžové drenážní potrubí StormPipe SN8, které tento požadavek na 100 % plní. Zároveň se s tyčovými drenážními trubkami mnohem snáze dosahuje požadovaného spádu.

Napojení systému 🔄

Perforované větve se napojují pomocí odboček na centrální potrubí.

Centrální potrubí:

• je perforované v ploše pod deskou,

• následně přechází do plné trubky (doporučujeme KG potrubí),

• je vyvedeno nad střechu nebo do zahrady.

Velmi důležité pravidlo:

Potrubí pro odvětrání radonu nesmí být napojeno na drenážní systém odvodu vody ani na kanalizaci.

Pro spolehlivé napojení skrze hydroizolaci/izolaci proti radonu využijete prostupy spodní stavbou DN110, DN125 a DN160. Vodotěsné řešení se zvýšenou těsností proti radonu pro novostavby i rekonstrukce. 💧☢️

Pasivní vs. aktivní odvětrání 🌬️

Existují dvě varianty vlastního odvětrání:

🌿 Pasivní systém

• Funguje na principu komínového efektu.

• Používá se typicky u vertikálního odvodu nad střechu.

• Svislá trubka má větší průměr než sběrné potrubí.

• Nevyužívá ventilátor.

Výhody:

• bezúdržbové řešení,

• bez spotřeby elektrické energie,

• dlouhodobá stabilita.

Nevýhodou je závislost na klimatických podmínkách.

🔧 Aktivní systém

• Součástí je ventilátor.

• Lze použít pro horizontální i vertikální odvětrání.

• Průměr trubky je shodný se sběrným potrubím.

• Podtlak je řízený a stabilní.

Výhody:

• vyšší účinnost,

• nezávislost na počasí,

• vhodné pro vyšší radonový index.

Shrnutí ⚖️

Správně navržené odvětrání radonu:

• vytváří rovnoměrný podtlak pod celou deskou,

• má hustotu potrubí podle radonového indexu (cca 4 m vs. 1–2 m),

• má mírný jednotný spád směrem k obvodové části konstrukce,

• je konstrukčně stabilní,

• není napojeno na drenáž vody ani kanalizaci,

• může být pasivní nebo aktivní.

Je to technicky jednoduchý, ale zásadní systém, který výrazně zvyšuje bezpečnost a kvalitu spodní stavby.
