📐 Revizní šachty průměru DN 400 patří mezi nejčastěji používané řešení pro domovní kanalizační přípojky i technické uzly menšího rozsahu. Tento průměr poskytuje dostatečný vnitřní prostor pro kontrolu, čištění a případný servis potrubí, a přitom zůstává kompaktní pro běžné stavební podmínky.

DN 400 je často volen projektanty tam, kde DN 315 již neposkytuje dostatečný prostor, ale DN 425 anebo DN 600 by byl zbytečně předimenzovaný.

V nabídce najdete dvě základní varianty:

• 🔵 Wavin Basic 400 – korugovaná „profi“ varianta

• 🟠 Hladká ECONOMY 400 – ekonomická varianta

⚠️ Jednotlivé komponenty těchto systémů nejsou vzájemně kompatibilní.

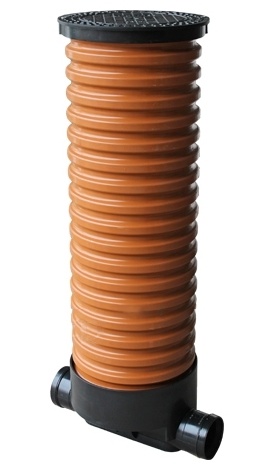

🔵 Wavin Basic 400 – profesionální systémové řešení

Wavin Basic 400 je moderní korugovaná revizní šachta z polypropylenu, navržená jako technicky robustní a variabilní systém pro venkovní kanalizaci.

Nejde pouze o „větší DN 315“, ale o konstrukčně propracovanou šachtu splňující požadavky normy ČSN EN 13598 pro plastové kanalizační šachty.

Konstrukce a materiál

✔ korugovaný plášť z polypropylenu (PP)
✔ vysoká kruhová tuhost
✔ velmi dobré chování při hutnění zásypu
✔ rozkládání zatížení do okolní zeminy

Polypropylen je odolný vůči chemickému zatížení, agresivním složkám odpadních vod i dlouhodobému působení vlhkosti. Systém je navržen pro dlouhou životnost i v náročnějších podmínkách.

Odolnost vůči spodní vodě

Wavin Basic 400 je konstruována tak, aby odolávala tlaku spodní vody až do hloubky cca 3 metrů.

Těsnost systému je garantována až do tlaku 0,5 bar, což minimalizuje riziko průsaků a infiltrace podzemní vody.

To je zásadní zejména v oblastech s vyšší hladinou spodní vody.

Variabilita napojení 🔗

Systém umožňuje napojení KG potrubí v rozsahu:

• DN 110

• DN 160 (na KG potrubí DN 125 se dopojíte jednoduše za použití redukce)

• DN 200

K dispozici jsou přímá i sběrná dna, což umožňuje řešit jednoduché přípojky i vícevětvové uzly.

IN-SITU vstupy 🔩

Do korugované roury lze instalovat IN-SITU spojky a vytvořit dodatečný vstup mimo úroveň dna.

To umožňuje:

✔ řešení výškových rozdílů
✔ doplnění další větve
✔ úpravu projektu přímo na stavbě

Korugovaný plášť zároveň usnadňuje práci při montáži IN-SITU spojek oproti hladké stěně.

Kompatibilita

Wavin Basic 400 je kompatibilní s:

✔ KG kanalizací (SN 4, SN 8)
✔ KG 2000 (SN 10, SN 16)

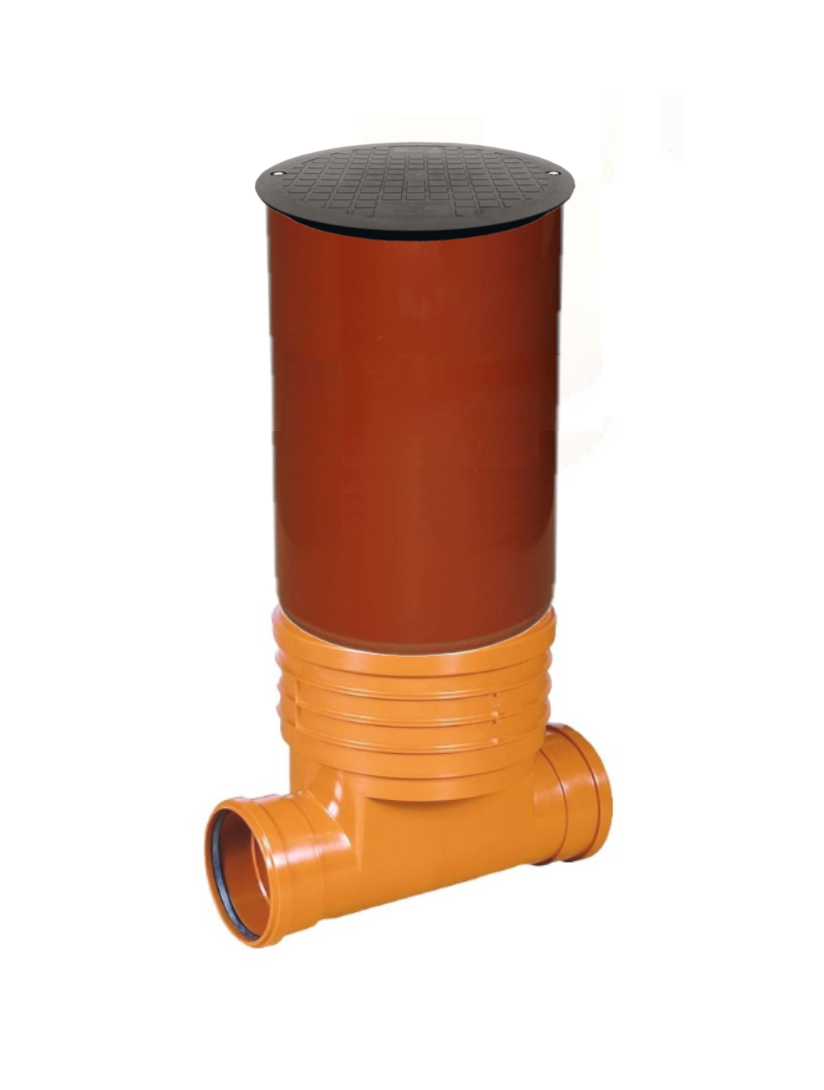

🟠 Hladká ECONOMY 400 – cenově dostupná varianta

Hladké revizní šachty DN 400 v řadě ECONOMY představují jednoduché a cenově optimalizované řešení pro standardní domovní kanalizační přípojky.

ECONOMY je naše obchodní označení – reálně se jedná o šachty výrobců jako DYKA nebo OSMA.

Konstrukce

✔ hladká šachtová roura
✔ jednodušší konstrukce bez vnějšího žebrování
✔ kompatibilita se všemi typy KG potrubí

Hladké provedení znamená nižší výrobní náklady a příznivější cenu.

Použití

ECONOMY 400 je vhodná pro:

✔ běžné domovní přípojky
✔ kontrolní body na pozemku
✔ nezatížené nebo lehce zatížené plochy
✔ projekty bez nároků na vysokou variabilitu

IN-SITU vstupy 🔩

Stejně jako u Basic 400 lze i zde instalovat IN-SITU spojky.

U hladké konstrukce je však instalace IN-SITU spojky obtížnější - stěna je totiž širší a při vrtání otvoru trubka hodně práší.

Detailní porovnání – Basic 400 vs. ECONOMY 400 ⚖️

Kdy zvolit kterou šachtu? 🧠

Wavin Basic 400 doporučujeme pokud:

✔ požadujete vyšší technickou úroveň
✔ řešíte více větví
✔ je vyšší hladina spodní vody
✔ počítáte s budoucími úpravami
✔ chcete dlouhodobě robustní řešení

Hladká ECONOMY 400 je vhodná pokud:

✔ řešíte standardní přípojku
✔ není požadována vyšší variabilita
✔ šachta nebude vystavena vyššímu zatížení
✔ prioritou je nízká cena

📚 Užitečné návody

🔎 Jak vybrat a sestavit revizní šachtu

🛠️ Montáž revizní šachty v 8 krocích

📏 Jak sestavit revizní šachtu DN 315 a DN 400 ECONOMY

📏 Jak sestavit revizní šachtu Wavin Basic 315 a 400

🔧 Jak vytvořit vstup do revizní šachty mimo úroveň dna (IN-SITU)

🛒 Navazující zboží

🔶 KG venkovní kanalizace

🏠 HT vnitřní kanalizace

🌧️ Drenážní potrubí

🔄 Zpětné klapky do kanalizace

🌬️ Ventilační hlavice

🔩 IN-SITU spojky

Shrnutí

Revizní šachty DN 400 představují univerzální řešení pro většinu domovních kanalizačních systémů.

🔵 Wavin Basic 400 je profesionální, technicky robustní systém s vysokou těsností, odolností vůči spodní vodě a širší variabilitou napojení.

🟠 Hladká ECONOMY 400 je cenově dostupné, jednoduché a plně funkční řešení pro standardní instalace.

Obě varianty umožňují instalaci IN-SITU vstupů a jsou kompatibilní s běžnou venkovní kanalizací.
