🏗️ Revizní šachta není jen plastová roura s poklopem. Je to servisní uzel celé kanalizační soustavy – konstrukční prvek, který musí desítky let bezpečně fungovat pod zemí, odolávat tlaku zeminy, vodě i zatížení z provozu a zároveň umožnit kontrolu a údržbu potrubí.

Správná volba revizní šachty rozhoduje o:

• dlouhodobé životnosti kanalizační přípojky

• možnosti budoucích úprav

• stabilitě při zásypu

• bezpečnosti při zatížení

• odolnosti vůči spodní vodě

Pokud chcete detailně pochopit celý proces výběru a montáže, doporučujeme náš technický návod
👉 Jak vybrat a sestavit revizní šachtu

Co je revizní šachta a proč ji potřebujete? 🔍

Revizní šachta je kontrolní bod kanalizačního potrubí. Instaluje se mezi KG venkovní kanalizaci a veřejnou síť (kanalizační přípojka) nebo do trasy potrubí na lom, větvení či delší úsek.

Umožňuje:

• kamerovou kontrolu 🎥

• tlakové čištění

• mechanické čištění spirálou

• řešení havarijních stavů

• napojení dalších větví

Bez revizní šachty by jakýkoliv servis znamenal výkop.

Revizní šachta je součástí širšího systému, který zahrnuje například
KG venkovní kanalizaci,
HT vnitřní kanalizaci,
zpětné klapky do kanalizace,
odvětrání kanalizace
a u dešťových řešení také drenážní potrubí.

🔎  Rychlé FAQ k revizním šachtám:

• Čisticí tvarovka vs revizní šachta – jaký je rozdíl?
• Co je revizní šachta a k čemu slouží?
• Kolik revizních šachet musí být na kanalizaci?
• Jaký průměr revizní šachty zvolit?
• Jak hluboká může být revizní šachta?
• Plastová nebo betonová revizní šachta - jakou šachtu vybrat?
• Jak napojit KG potrubí do revizní šachty?

Z čeho se revizní šachta skládá? 🧩

Každý systém je modulární:

Šachtové dno – určuje směr toku a počet napojení
Roura – hladká nebo korugovaná
Poklop / mříž / teleskop – určuje zatížení
IN-SITU spojky – umožňují dodatečné napojení mimo úroveň dna

IN-SITU řešení se používá při výškových rozdílech, dodatečném napojení nebo při tvorbě spadišťových šachet.

U hladké konstrukce je však instalace IN-SITU spojky obtížnější - stěna je totiž širší a při vrtání otvoru trubka hodně práší.

Podrobné vysvětlení práce s jednotlivými komponenty najdete zde:
👉 Jak vybrat a sestavit revizní šachtu

Přehled průměrů a systémů

Nabízíme průměry DN 315, DN 400, DN 425 a DN 600. Každý má své typické použití.

DN 315 – základní řešení pro rodinné domy 🏠

Používá se nejčastěji pro domovní kanalizační přípojky.

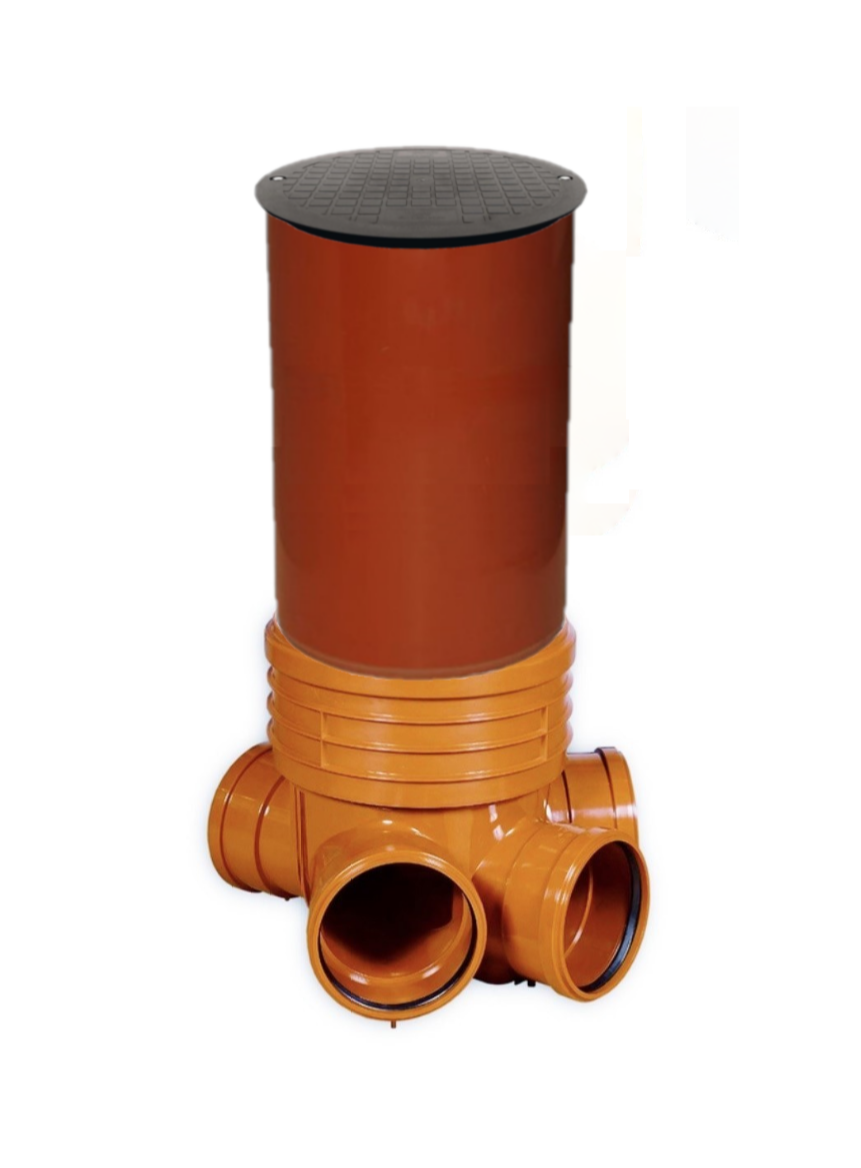

ECONOMY 315

• DN = vnější průměr

• hladká konstrukce

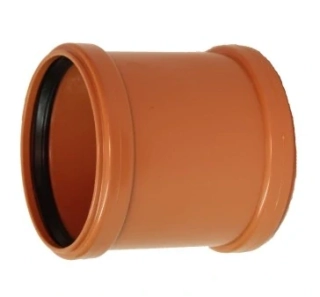

• prodloužení KG přesuvkou

• teleskop přes redukční manžetu 315/250

• kompatibilní s KG i KG 2000

Wavin Basic 315

• DN = vnitřní průměr

• korugovaný plášť z PP

• vyšší kruhová tuhost

• systémová spojka

• komfortnější IN-SITU

• možnost kalového koše

📊 Srovnání DN 315

DN 400 – více prostoru a vyšší flexibilita 🔄

Používá se tam, kde je potřeba větší manipulační prostor nebo více napojení.

ECONOMY 400

• hladká konstrukce

• kompatibilita s KG i KG 2000

• prodloužení KG přesuvkou

• teleskop přes redukční manžetu 400/315

Wavin Basic 400

• korugovaný plášť

• vyšší tuhost

• lepší stabilita při zásypu

• komfortnější IN-SITU

• možnost kalového koše

📊 Srovnání DN 400

DN 425 – projektové řešení 🏗️

Často předepsáno projektantem nebo VaK.

Wavin Tegra 425

• DN = vnitřní průměr

• vyklápěcí hrdla

• širší škála napojení

• vysoká těsnost

OSMA 425

• DN = vnější průměr

• jednodušší konstrukce

• ekonomická alternativa

📊 Srovnání DN 425

DN 600 – bytové domy a komerční objekty 🏢

Používá se tam, kde jsou vyšší průtoky nebo je požadavek na vstup osoby.

Wavin Tegra 600

• široká modularita

• spojka pro prodloužení

• vyklápěcí hrdla

• vysoká těsnost

Axedo 600

• ekonomická alternativa

• jednodušší systém

• bez kompatibility s Tegra

🔎 Srovnání DN 600 – Tegra 600 vs. Axedo 600

⚖️ Hladká vs. korugovaná konstrukce

Rozdíl není jen cenový. Ovlivňuje dlouhodobou stabilitu.

Korugovaná konstrukce lépe přenáší tlak zeminy a je vhodnější do náročnějších podmínek.

🆚 Plastová vs. betonová šachta DN 600

Pokud zvažujete revizní šachtu DN 600, velmi často padne otázka: plast nebo beton?

Proč dnes většina realizací volí plast?

✔ výrazně nižší hmotnost – montáž bez těžké techniky
✔ rychlejší instalace a nižší náklady na osazení
✔ vysoká těsnost spojů díky systémovým těsněním
✔ plná kompatibilita s KG a KG 2000 potrubím
✔ odolnost vůči chemickému zatížení a vlhkosti
✔ snadné dodatečné úpravy (např. IN-SITU spojky)

Betonové šachty jsou robustní, ale jsou těžké, náročnější na manipulaci a bez dodatečného utěsnění nemusí dosahovat takové těsnosti jako moderní plastové systémy.

👉 Pokud hledáte moderní, spolehlivé a technicky čisté řešení s rychlou montáží, plastová revizní šachta DN 600 je ve většině případů praktičtější volbou.

Jak vybrat správnou revizní šachtu? 🧠

Zohledněte:

1. Průměr předepsaný projektem

2. Počet připojených KG trubek

3. Zatížení povrchu

4. Možnost budoucího rozšíření

5. Hydrogeologické podmínky

Nejste si jistí?
👉 Jak vybrat a sestavit revizní šachtu

📚 Užitečné návody

🔎 Jak vybrat a sestavit revizní šachtu

🛠️ Montáž revizní šachty v 8 krocích

📏 Jak sestavit revizní šachtu DN 315 a DN 400 ECONOMY

📏 Jak sestavit revizní šachtu Wavin Basic 315 a 400

📏 Jak sestavit revizní šachtu Wavin Tegra 425

📏 Jak sestavit revizní šachtu OSMA 425

📏 Jak sestavit revizní šachtu DN 600 (Wavin Tegra 600 a Axedo 600)

🔧 Jak vytvořit vstup do revizní šachty mimo úroveň dna (IN-SITU)

🔎 Kompletní odvodnění kolem domu - modelový příklad

🛒 Navazující zboží

🔶 KG venkovní kanalizace

🏠 HT vnitřní kanalizace

🌧️ Drenážní potrubí

🔄 Zpětné klapky do kanalizace

🌬️ Ventilační hlavice

🔩 IN-SITU spojky

📘 Nevíte, jaký typ kanalizačního potrubí zvolit?

Přečtěte si náš podrobný návod, který vysvětluje rozdíly mezi HT potrubím, KG kanalizací, drenážními trubkami a odvodňovacími prvky a ukazuje, jak tyto systémy správně použít při stavbě domu.

👉 Jaké typy kanalizačních trubek existují a kde se používají
Kompletní průvodce kanalizací domu (HT, KG, drenáž a odvodnění)

Závěr

Revizní šachta je konstrukční prvek, který musí fungovat desítky let bez zásahu.

Nabízíme:

• ekonomické i profesionální systémy

• průměry DN 315 až DN 600

• kompatibilitu s kompletní kanalizační technikou

• detailní návody

• odborné poradenství

Pokud chcete jít systematicky, začněte zde:
👉 Jak vybrat a sestavit revizní šachtu
